「3次元CAD利用技術者試験1級・準1級」のサンプル問題（実技）について、モデリングの手順から解答までのプロセスをVariCADを使って徹底解説します。本ページでは、その1～3で作成したソリッドモデルから、設問4～設問7に VariCAD の計測/計算機能を使用して解答していきます。

引用元：ACSP（コンピュータ教育振興協会）公式サイト

＜＜問2 その3に戻る

設問4

設問図4の点A(稜線Cの中点)と点B(稜線Dの中点)の距離を計測し、その値にもっとも近いものを解答群より1つ選び、解答記入欄に〇を付けなさい。

設問図4　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

解答群　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　[1]5.884×10　[2]5.886×10　[3]5.888×10　[4]5.896×10　[5]5.898×10　

1. メニューバーの「オブジェクト」＞「チェック」＞「3Dの距離」をクリックで選択します。
2. 稜線Cの線上でカーソルを動かし、M(中点)の表示がされた位置でクリックします。
3. 稜線Dの線上でカーソルを動かし、M(中点)の表示がされた位置でクリックします。
4. 「測定値」ウィンドウの「距離」欄に 58.962382 と測定結果が表示されます。解答群より、値が最も近い、[4]が正解となります。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　解答群　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　[1]5.884×10　[2]5.886×10　[3]5.888×10　[4]5.896×10　[5]5.898×10　　　　　　　　　　　　

設問5

設問図5で塗りつぶしてある部分の表面積の値(面が複数選択できる場合にはそのすべての表面積の値の合計)を計測し、その値にもっとも近いものを解答群より1つ選び、解答記入欄に〇を付けなさい。

設問図5　　　　　　　　　　　　　　　　　　　　　　　　　　　　

解答群　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　[1]1.749×10³　[2]1.751×10³　[3]1.757×10³　[4]1.759×10³　[5]1.761×10³　

1. メニューバーの「オブジェクト」＞「ソリッドの計算」＞「選択したパッチの表面積」をクリックで選択します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
2. 面をクリックで選択します。右クリックで選択を終了します。　　　　　　　　　　　　　　　　　　
3. 「表面積の計算」ウィンドウの「mm²」欄に 1760.830372 と計算結果が表示されます。解答群より、値が最も近い、[5]が正解となります。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　解答群　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　[1]1.749×10³　[2]1.751×10³　[3]1.757×10³　[4]1.759×10³　[5]1.761×10³　　　　　　　　　　　　　　　　　　

設問6

設問図6で塗りつぶしてある部分の表面積の値(面が複数選択できる場合にはそのすべての表面積の値の合計)を計測し、その値にもっとも近いものを解答群より1つ選び、解答記入欄に〇を付けなさい。

設問図6　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

解答群　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　[1]4.568×10³　[2]4.570×10³　[3]4.572×10³　[4]4.580×10³　[5]4.582×10³

1. メニューバーの「オブジェクト」＞「ソリッドの計算」＞「選択したパッチの表面積」をクリックで選択します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
2. 面をクリックで選択します。右クリックで選択を終了します。　　
3. 「表面積の計算」ウィンドウの「mm²」欄に 4570.416632 と計算結果が表示されます。解答群より、値が最も近い、[2]が正解となります。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　解答群　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　[1]4.568×10³　[2]4.570×10³　[3]4.572×10³　[4]4.580×10³　[5]4.582×10³　　

設問7

完成モデルの体積値および重心の座標値を計測し、その値にもっとも近いものを解答群より1つ選び、解答記入欄に〇を付けなさい。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　なお、重心はモデリングした座標系の原点を基準として計測すること。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　解答群(体積値および重心座標値)
[1]2.826×10⁵　X:1.974×10　Y:4.541×10　Z：5.735×10
[2]2.828×10⁵　X:1.974×10　Y:4.541×10　Z：5.735×10
[3]2.828×10⁵　X:1.975×10　Y:4.542×10　Z：5.736×10
[4]2.829×10⁵　X:1.975×10　Y:4.542×10　Z：5.736×10
[5]2.829×10⁵　X:1.976×10　Y:4.544×10　Z：5.738×10

1. メニューバーの「オブジェクト」＞「ソリッドの計算」＞「体積、質量、重心」をクリックで選択します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
2. 選択窓を使用して、ソリッド全体を囲みます。　　　　　　　　　　　　　　　　　　　　　　　　　　　　
3. 右クリックで選択を終了します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

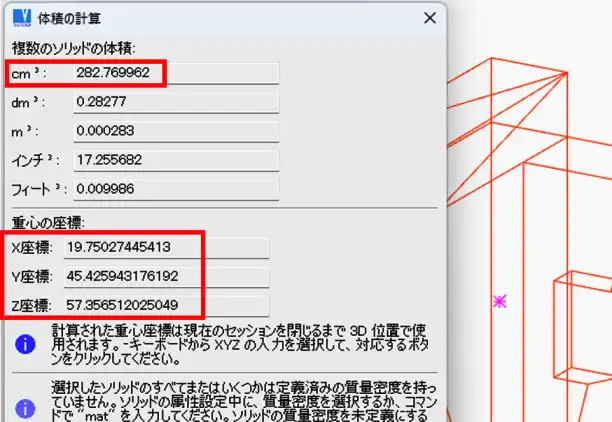

4. 体積は、282.769962cm³、重心の座標値は、X座標は 19.75027、Y座標は 45.42594、　Z座標は、57.35651の計算結果が表示されます。解答群より、値が最も近い、[3]が正解となります。解答群(体積値および重心座標値)
   [1]2.826×10⁵　X:1.974×10　Y:4.541×10　Z：5.735×10
   [2]2.828×10⁵　X:1.974×10　Y:4.541×10　Z：5.735×10
   [3]2.828×10⁵　X:1.975×10　Y:4.542×10　Z：5.736×10
   [4]2.829×10⁵　X:1.975×10　Y:4.542×10　Z：5.736×10
   [5]2.829×10⁵　X:1.976×10　Y:4.544×10　Z：5.738×10　　　　　　　　　　　　　　　　　　　　　

「3次元CAD利用技術者試験1級・準1級」のサンプル問題（実技）について、モデリングの手順から解答までのプロセスをVariCADを使って徹底解説します。本ページでは、問2の設問4～設問7の解答に必要なソリッドモデルを作成します。

引用元：ACSP（コンピュータ教育振興協会）公式サイト

＜＜問2 その2に戻る 　　　　問2 その4に進む＞＞

1. その1で作成した、角錐台ソリッドに、台形の形状のくり抜きを作成します。VariCAD では、箱型の押出ソリッドを作成し、論理演算機能で角錐台ソリッドから切り取ります。
2. メニューバーの「オブジェクト」＞「一般的な論理演算」＞「押出ソリッドによる切り取り」をクリックで選択します。　　　　　　　　　　　　　　　　　　　
3. 角錐台ソリッドをクリックで選択します。　　　　　　　　　　　　　　　　　　　　　　　　　

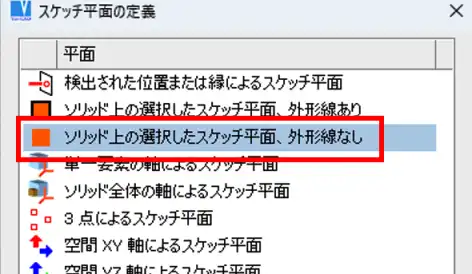

4. 「スケッチ平面の定義」ウィンドウで「ソリッド上の選択したスケッチ平面、外形線なし」をクリックで選択します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
5. くり抜きを行う角錐台の面をクリックで選択します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　
6. 描画しやすいようにビューを変更します。メニューバーの「表示」＞「標準ビュー」＞「正面」をクリックで選択します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
7. 「長方形」アイコンをクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
8. 「Dx Dy」アイコンをクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　　　
9. 長方形の1つ目の点を現在のカーソル位置から、X軸方向に10、Y軸方向に35 移動した位置に配置したいので、「Dx 増分」欄に10、「Dy 増分」欄に 35 を入力し、「OK」をクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　　　　

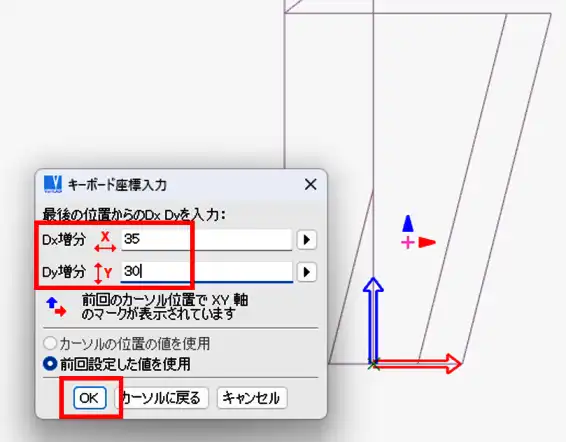

10. 続けて長方形の２つ目の点を現在のカーソル位置から、X軸方向に35(28以上の任意の値)、Y軸方向に30 (高さ)移動した位置に配置したいので、「Dx 増分」欄に35、「Dy 増分」欄に 30 を入力し、「OK」をクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
11. Esc キーを押して描画を終了します。　　　　　　　　　　　　　　　　　　　　　　　　　　
12. 「ソリッドプロファイル作成」ツールバーの赤文字の「OK」アイコンをクリックします。
13. 「押出」ウィンドウで「ソリッドの高さ」欄に-10と入力します。「OK」をクリックします。　
14. ソリッドがくり抜かれました。Esc キーを押して終了します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
15. 次に、問2の投影図では、上面図が XY軸になっているので、投影図の上面図に従い、ソリッド全体を回転させ、同じ表示にします。　　　　　　　　　　　　　　　　　　　　　　　　　　選択窓を使用して、ソリッド全体を囲み、すべてのソリッドが選択された状態にします。
16. 右クリックで表示されるオプションから「平行移動、回転」をクリックで選択します。X
17. X軸の外側にある回転矢印をクリックします。　　　　　　　　　　　　　　　　　　　　　　

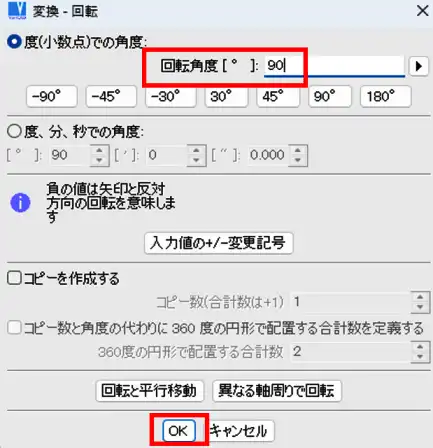

18. 「変換・回転」ウィンドウで「回転角度」欄に90と入力します。「OK」をクリックします。　　　　　　　　　　　　　
19. ソリッドが回転します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
20. 次に、挿入ポイントをソリッドの左下の位置に指定し、(0,0,0)の位置に移動します。「3Dの位置」ツールバーの「新しい挿入ポイント」アイコンをクリックします。
21. 下図の赤矢印が指している位置をクリックします。　Shift + Ctrl キー を押しながらキーボードの↑キーを数回押すと正面から見たビューに変わります。　　　　　　
22. 「3Dの位置」ツールバーの「X Y Z」アイコンをクリックします。
23. 「絶対座標」ウィンドウで、「X座標」欄に 0 、「Y座標」欄に 0 、「Z座標」欄に 0 を入力します。「OK」をクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　　　　
24. ソリッドが移動します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
25. 右クリックで終了します。XZ軸の向きとソリッドのビューが投影図の座標方向・座標原点(点O)と同じになりました。これでソリッドモデルの作成が完了しました。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

問2 その4に続く＞＞

「3次元CAD利用技術者試験1級・準1級」のサンプル問題（実技）について、モデリングの手順から解答までのプロセスをVariCADを使って徹底解説します。本ページでは、問2の設問4～設問7の解答に必要なソリッドモデルを作成していきます。

引用元：ACSP（コンピュータ教育振興協会）公式サイト

＜＜問2 その1に戻る 　　　　問2 その3に進む＞＞

1. 問2 その1で作成した、縦幅20 の箱型ソリッドの形状を、下図のように斜線部分が削り取られた形状に編集します。VariCAD では、斜線部分の形状のソリッド(四角錐)を切り取りツールとして作成し、論理演算機能で箱型ソリッドから切り取ります。
2. まず、切り取りツールの四角錘のソリッドを「複数のプロファイルのロフト」機能を使用して作成します。メニューバーの「オブジェクト」＞「2D プロファイルからのソリッド作成」＞「複数のプロファイルのロフト」をクリックで選択します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
3. 「スケッチ平面の定義」ウィンドウで、「ソリッド上の選択したスケッチ平面、外形線なし」をクリックで選択します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
4. 箱型ソリッドの奥側の平面をクリックで選択します。　　　　　　　　　　　　　
5. 底面を描きます。「長方形」アイコンをクリックします。
6. XYZ挿入点の位置(0,0,0)でクリックします。
7. 「Dx Dy」アイコンをクリックします。　　　　　　　　　　　　　　　　　　　　　
8. 「Dx 増分」欄に25、Dy 増分欄に 20 を入力し、「OK」をクリックします。Esc キーを押して描画を終了します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
9. 次に、上面の描画平面の位置を設定します。XYZ挿入軸を右クリックで選択します。　　　　　　　
10. 表示されるオプションから「2D オブジェクトなしでスケッチ平面をコピー」をクリックで選択します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
11. ビューを右から見たビューに切り替えます。メニューバーの「表示」＞「3D 標準ビュー」＞「右」をクリックで選択します。　　　　　　　　　　　　　　　　　　
12. 描画画面上で、箱型ソリッドの右側に四角錘を作成し、作成後に箱型ソリッドに、重ねるように移動します。Z軸の矢印外側部分をクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　　
13. 「平行移動距離」欄に75と入力し、「OK」をクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　
14. 次にY軸矢印の外側部分をクリックします。
15. 「平行移動距離」欄に20と入力し、「OK」をクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　　　
16. 右クリックで描画平面の設定を完了します。　　　　　　　　　　　　　　　　　　
17. メニューバーの「オブジェクト」＞「描画」＞「点」＞「点」をクリックします。
18. XYZ挿入軸の位置　dx 0, dy 0 上でクリックします。
19. 四角錘がプレビュー表示されます。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
20. 「ソリッドプロファイル作成」ツールバーの赤文字の「OK」アイコンをクリックします。
21. 四角錘が作成できました。次に箱型ソリッド上に配置します。四角錘を右クリックで選択します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
22. 表示されるオプションから「平行移動、回転」をクリックで選択します。　
23. Z軸矢印の外側部分をクリックします。　　　　　　　　　　　　　　　
24. 「平行移動距離」欄に-75と入力し、「OK」をクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　
25. 四角錘が箱型ソリッド上に移動します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
26. 右クリックで配置を完了します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
27. 次に箱型ソリッドから切り取ります。メニューバーの「オブジェクト」＞「論理演算」＞「切り取り、切り取りソリッドの削除」をクリックで選択します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
28. 四角錘ソリッドをクリックで選択します。　　　　　　　　　　　　　　　　　　　　　　　　　
29. 箱型ソリッドをクリックで選択します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
30. 四角錘の部分が切り取られました。Escキーを押して終了します。
31. 次に、問２ その1で作成した、縦幅100 の箱型ソリッドの形状を、下図のように斜線部分が削り取られた形状に編集します。VariCAD では、3点による描画平面を設定して作成した押出ソリッドを箱型ソリッドから切り取ります。
32. メニューバーの「オブジェクト」＞「一般的な論理演算」＞「押出ソリッドによる切り取り」をクリックで選択します。　　　　　　　　　　　　　　　　　　　　　　　　　　
33. 箱型ソリッドをクリックで選択します。　　　　　　　　　　　　　　　　　　　　　　　

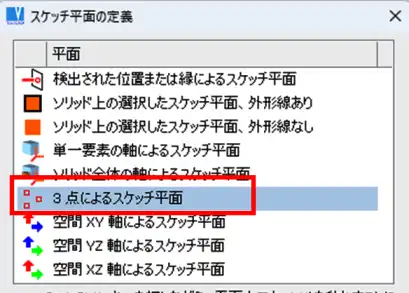

34. 「スケッチ平面の定義」ウィンドウで「3点によるスケッチ平面」をクリックで選択します。
35. 切断面の一点目、底面の手前の線分上の中点(M)のマークが表示された位置でクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
36. 切断面の２点目、右側面の手前の線分上の中点(M)のマークが表示された位置でクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
37. 次に3 点目を指定します。「3D スナップ」ツールバーの「2点間、距離」アイコンをクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
38. 右側面手前の線分の端点(E)をクリックします。　　　　　　　　　　　　　　　　　　　　　　
39. 角錐台ソリッドとの交点の位置でクリックします。　　　
40. 「DxDyDz」ウィンドウの「最初の点からの距離」欄に25と入力します。「OK」をクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
41. 切り取り平面が設定されます。この平面に長方形オブジェクトを描き、押出ソリッドを作成し切り取ります。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
42. 「長方形」アイコンをクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
43. 角を覆うように長方形を描きます。Escキーを押して描画を終了します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
44. 「ソリッドプロファイル作成」ツールバーの赤文字の「OK」アイコンをクリックします。　　　　　　　　

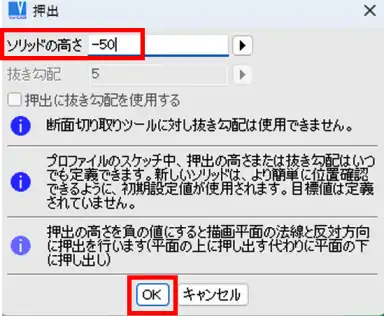

45. 「押出」ウィンドウで「ソリッドの高さ」欄に-50と入力します。「OK」をクリックします。
46. 箱型ソリッドから切り取られました。Escキーを押して終了します。　

問2 その3に続く

「3次元CAD利用技術者試験1級・準1級」のサンプル問題（実技）について、モデリングの手順から解答までのプロセスをVariCADを使って徹底解説します。本ページでは、問2の設問4～設問7の解答に必要な下図のソリッドモデルを作成していきます。

引用元：ACSP（コンピュータ教育振興協会）公式サイト

＜＜ 問1に戻る 　　　　問2 その2に進む＞＞

問2

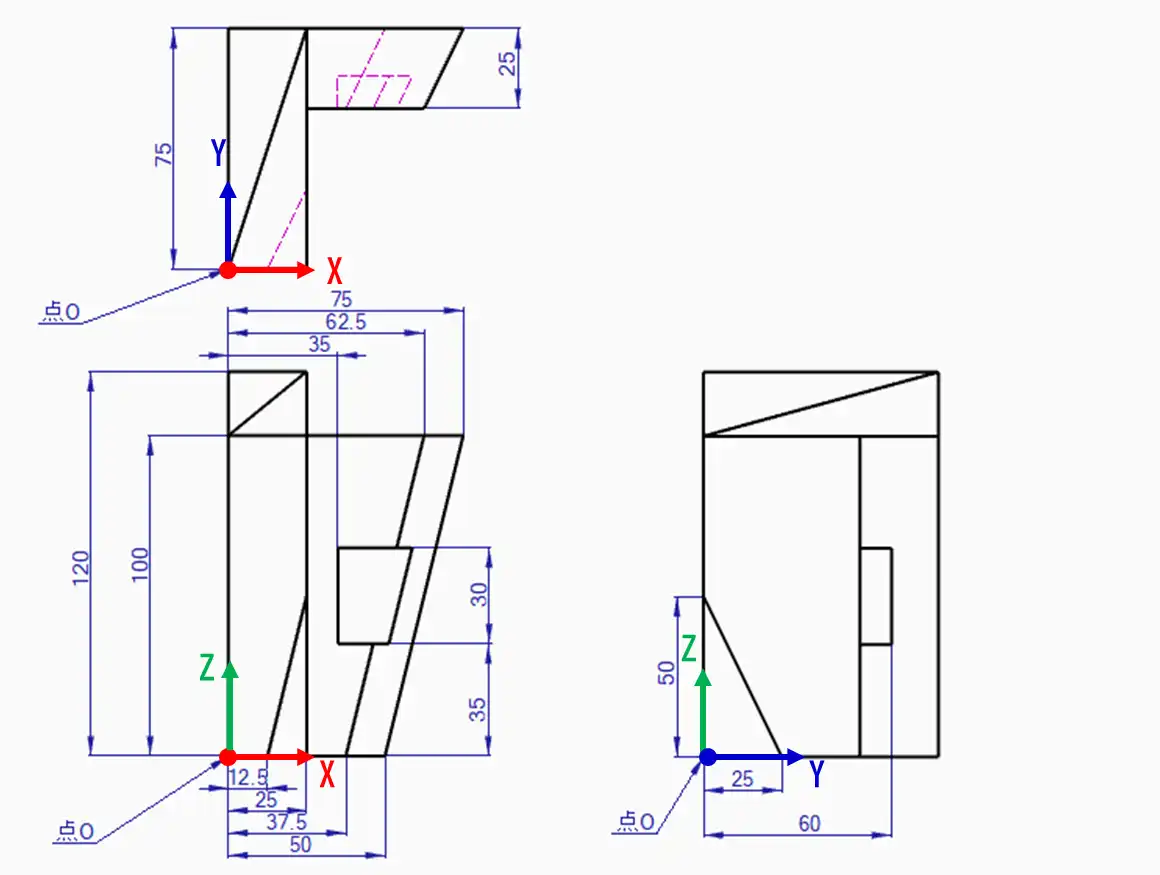

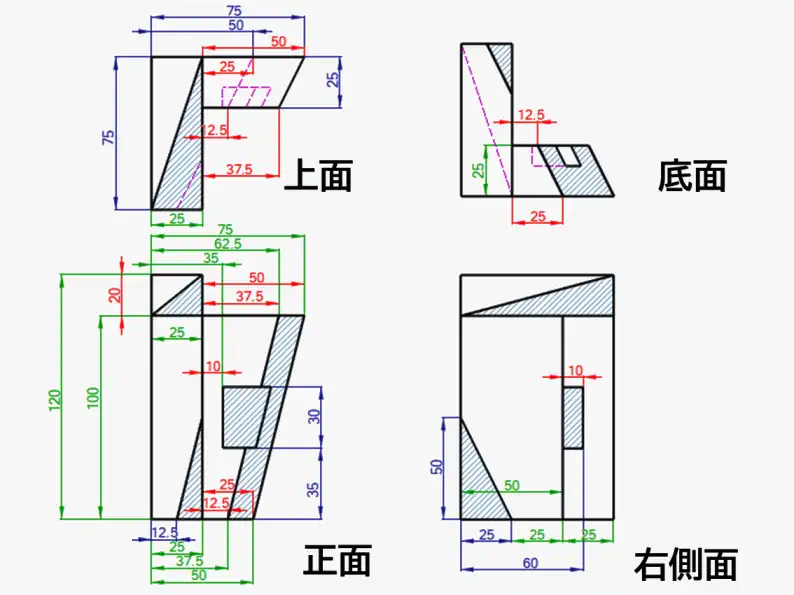

次の投影図で示されるソリッドモデルを作成しなさい。
また、設問4から設問7について、適切なものを1つ選び解答記入欄に〇を付けなさい。　　　　　　　　　　　≪作図条件≫座標の方向、座標原点(点O)にあわせてソリッドモデルを作成しなさい。

1. まず、VariCAD でモデリングを行うのに必要な寸法(赤字の寸法)を図面より予め算出しておきます。また、VariCADでは、正面図は「XY平面」になります。そのため、モデリング後、完成したソリッドを、X軸周りに90度回転させ、ソリッドの挿入点をソリッド上の点Oの位置に設定し、挿入点を(0,0,0)の位置に配置します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　VariCADで、ソリッドモデルを作成する手順は次の通りです。　　　　　　　　　　　　　　　　　　　　　①図面左側の縦幅100と縦幅20の箱型ソリッドを「押出」機能で作成する。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　②図面右側の角錐台ソリッドを「複数のプロファイルをロフト」機能で作成する。　　　　　　　　　　　　　　　　　　　　　　　　　③図面左側の縦幅20の箱型ソリッドの形状を「論理演算の切り取り」機能で作成する。　　　　　　　　　　　　　　　　　　　④図面左側の縦幅100の箱型ソリッドの形状を「論理演算の切り取り」機能で作成する。　　　　　　　　　　　　　　　　　⑤図面右側の角錐台ソリッドに「論理演算の切り取り」機能でくり抜きを作成する。　　　　　　　　　　　　　　　　　　　　⑥作成したソリッドをX軸周りに90度回転させ、ソリッドの挿入点の位置を座標原点O(0,0,0)に配置する。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　VariCAD の設定を、2D のカーソル増分値の設定は、0.5、　2D カーソル座標表示は、最後の位置からの Dx Dy 表示に予め設定しておいてください。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

1. それではモデリングを始めます。まず、左側の箱型ソリッドを押出機能で作成します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　描画しやすいように、ビューを切り替えます。メニューバーの「表示」＞「標準ビュー」＞「正面」をクリックで選択します。
2. メニューバーの「オブジェクト」＞「2Dプロファイルからソリッド作成」＞「押出」をクリックで選択します。　　　　　　　　　　　　　　　　　　　

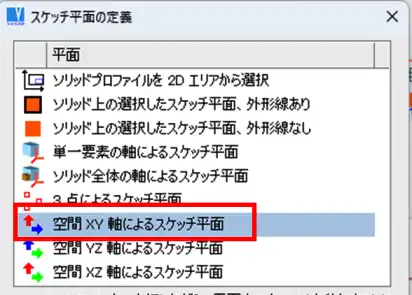

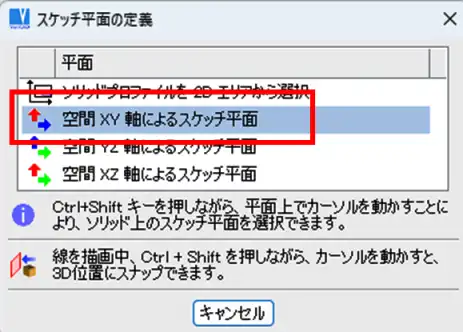

3. 「スケッチ平面の定義」ウィンドウで「空間XY軸によるスケッチ平面」をクリックで選択します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
4. 「長方形」アイコンをクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　　　
5. XYZ軸挿入点(0,0,0)上の位置でクリックします。　　　　　　　
6. 「Dx Dy」アイコンをクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
7. 「Dx 増分」欄に25、Dy 増分欄に 100 を入力し、「OK」をクリックします。　
8. 長方形が描かれます。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
9. 「ソリッドプロファイル作成」ツールバーの赤文字の「OK」アイコンをクリックします。

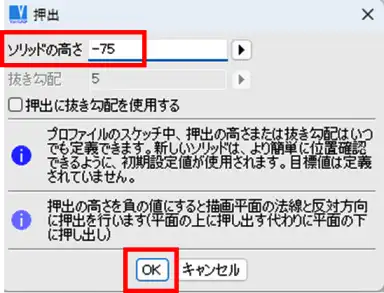

10. 「押出」ウィンドウで「ソリッドの高さ」欄に-75と入力します。「OK」をクリックします。
11. ソリッドが仮挿入されます。右クリックで挿入します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
12. 次に、縦幅20の箱型ソリッドを描きます。メニューバーの「オブジェクト」＞「2Dプロファイルからソリッド作成」＞「押出」をクリックで選択します。　　　
13. 「スケッチ平面の定義」ウィンドウで「空間XY軸によるスケッチ平面」をクリックで選択します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
14. 「長方形」アイコンをクリックします。　　　　　　　　　　　　　　　　　　　　　　
15. 「Dx Dy」アイコンをクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
16. 長方形の 1 点目を赤丸印の位置にしたいので、「Dx 増分」欄に0、「Dy 増分」欄に 100 を入力し、「OK」をクリックします。　　　　　　　　　　　　　　　　　　　　
17. 「Dx 増分」欄に25、「Dy 増分」欄に 20 を入力し、「OK」をクリックします。　
18. 長方形が描かれます。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
19. 「ソリッドプロファイル作成」ツールバーの赤文字の「OK」アイコンをクリックします。
20. 「押出」ウィンドウで「ソリッドの高さ」欄に-75と入力します。「OK」をクリックします。
21. ソリッドが仮挿入されます。右クリックで挿入します。　　　　　　　　　　　　　　　　　　　　　　　　　　　
22. 次に、図面右側の角錐台ソリッドを作成します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
23. メニューバーの「オブジェクト」＞「2Dプロファイルからのソリッド作成」＞「複数のプロファイルのロフト」をクリックで選択します。　　　　　　　　　　　　　　　　　　　　　　　　　
24. 「スケッチ平面の定義」ウィンドウで、「ソリッド上の選択したスケッチ平面、外形線なし」をクリックで選択します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
25. 描画しやすいように、ワイヤーフレーム表示に切り替えます。メニューバーの「表示」＞「陰付き/ワイヤーフレーム表示切替」をクリックで選択します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
26. 上面が、縦幅100の箱型ソリッドの上面と同じ高さになるので、縦幅100の箱型ソリッドの上面をクリックで選択します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

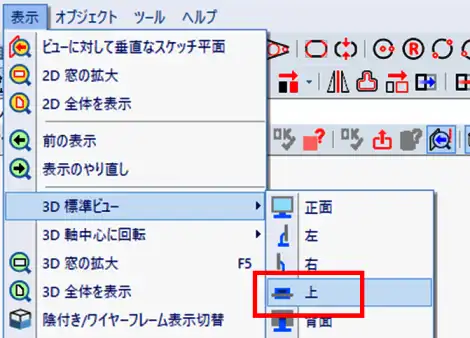

27. 描画しやすいように、ビューを切り替えます。メニューバーの「表示」＞「3D 標準ビュー」＞「上」をクリックで選択します。　　　　　　　　　　　　　　　　　　　　　
28. 「線」アイコンをクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
29. 下図の寸法の上面を描きます。　　　　　　　　　　　　　　　　　　　　　　
30. 「Dx Dy」アイコンをクリックします。　　　　　　　　　　　　　
31. 始点を下図の赤丸印の位置にしたいので、現在のカーソルの位置からX軸方向に75移動します。「Dx 増分」欄に75、「Dy 増分」欄に 0 を入力し、「OK」をクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
32. 次に、現在のカーソルの位置からX軸方向に-50移動します。「Dx 増分」欄に-50、「Dy 増分」欄に 0 を入力し、「OK」をクリックします。　　　　
33. 現在のカーソルの位置からY軸方向に25移動します。「Dx 増分」欄に0、「Dy 増分」欄に 25 を入力し、「OK」をクリックします。
34. 現在のカーソルの位置からX軸方向37.5移動します。「Dx 増分」欄に37.5、「Dy 増分」欄に 0を入力し、「OK」をクリックします。　　
35. 「キャンセル」をクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
36. 「スナップ、ポップアップ」ツールバーの「閉じる」アイコンをクリックします。Escキーを押して終了します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
37. 上面図を描けました。次に100 (高さ)移動した位置に新しく描画平面を挿入し、底面を描きます。XYZ 挿入軸を右クリックで選択します。　　　　　　　　　　　　
38. 表示されるオプションから「2D オブジェクトなしでスケッチ平面をコピー」をクリックで選択します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
39. 底面の描画平面の位置を設定しやすいように、ビューを切り替えます。メニューバーの「表示」＞「3D 標準ビュー」＞「正面」をクリックで選択します。　　　　　　　　　　　　　　　　　　　　　
40. XYZ挿入軸の Z軸矢印の外側部分をクリックします。「平行移動距離」欄に100 を入力します。「OK」をクリックします。　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
41. 右クリックで平面の位置を決定します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
42. 次に底面を描きやすいように再度、ビューを切り替えます。メニューバーの「表示」＞「3D 標準ビュー」＞「上」をクリックで選択します。　　　　　　　　
43. ビューが切り替わります。「線」アイコンをクリックします。　　　　　　　　　　　
44. 下図の寸法の底面(ピンク部分)を描きます。　　
45. 「Dx Dy」アイコンをクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　
46. 始点を下図の赤丸印の位置にしたいので、現在のカーソルの位置からX軸方向に50移動します。「Dx 増分」欄に50、「Dy 増分」欄に 0 を入力し、「OK」をクリックします。
47. 次に、現在のカーソルの位置からX軸方向に-25移動します。「Dx 増分」欄に-25、「Dy 増分」欄に 0 を入力し、「OK」をクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
48. 現在のカーソルの位置からY軸方向に25移動します。「Dx 増分」欄に0、「Dy 増分」欄に 25 を入力し、「OK」をクリックします。　
49. 現在のカーソルの位置からX軸方向に12.5移動します。「Dx 増分」欄に12.5、「Dy 増分」欄に 0 を入力し、「OK」をクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
50. 「キャンセル」をクリックします。　　　　　　　
51. 「スナップ、ポップアップ」ツールバーの「閉じる」アイコンをクリックします。
52. 底面図を描けました。　Esc キーを押して描画を終了します。　　　　　　　　　　　　　　　
53. 「ソリッドプロファイル作成」ツールバーの赤文字の「OK」アイコンをクリックします。　　　　
54. 角錐台のソリッドが作成されました。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

問2 その2に続く

「3次元CAD利用技術者試験1級・準1級」のサンプル問題（実技）について、モデリングの手順から解答までのプロセスをVariCADを使って徹底解説します。本ページでは問1の設問3に解答します。

引用元：ACSP（コンピュータ教育振興協会）公式サイト

＜＜問1 設問2へ戻る

⑫ソリッドモデルHを無限平面Bで切断し、体積の小さい方のソリッドモデルを除去しなさい。これをソリッドモデルIとする。

1. VariCAD では、無限平面 B とする点Q(60,0,50)と点R(0,100,25)と点S(60,100,25)を通る平面を持つ、切り取りソリッドを作成し、除去します。まず、メニューバーの「オブジェクト」＞「一般的な論理演算」＞「押出ソリッドによる切り取り」をクリックします。　　　　　
2. ソリッドHをクリックで選択します。　　　　　　　　　　　　　　　　　　　
3. 「スケッチ平面の定義」ウィンドウで、「3点によるスケッチ平面」をクリックします。　
4. 「3Dスナップ」ツールバーの「XYZ」アイコンをクリックします。　　
5. 「絶対座標」ウィンドウで点Q(60,0,50)の位置、「X座標」に60、「Y座標」に0、「Z座標」に50を入力し、「OK」をクリックします。　　　　　　　　　　　　　　　　　　　　　　　　
6. 「3Dスナップ」ツールバーの「XYZ」アイコンをクリックします。　
7. 「絶対座標」ウィンドウで点R(0,100,25)の位置、「X座標」に0、「Y座標」に100、「Z座標」に25を入力し、「OK」をクリックします。　　　　　　　　　　　　　　　　　　　　　　　　
8. 「3Dスナップ」ツールバーの「XYZ」アイコンをクリックします。　　
9. 「絶対座標」ウィンドウで点S(60,100,25)の位置、「X座標」に60、「Y座標」に100、「Z座標」に25を入力し、「OK」をクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
10. 点Q(60,0,50)と点R(0,100,25)と点S(60,100,25)を通る描画平面が設定されます。　
11. 次に、描画平面に押出ソリッドのプロファイルとなる長方形を描きます。「長方形」アイコンをクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
12. ソリッドモデルHを覆うように長方形を描きます。Escキーを押して描画を終了します。　　　　　　　　　　　　　　　　　　　　　　　
13. 横から見ると下図のようになります。太線部分が、無限平面Bとなる切断面となります。ソリッドモデルHを無限平面Bを境に、体積の小さい方(赤色の点線枠内部分)のソリッドモデルを除去するので、Z軸の矢印方向とは反対方向に押し出して切り取りソリッドを作成します。　　　　
14. 「ソリッドプロファイル作成」ツールバーの赤字の「OK」アイコンをクリックします。　
15. 「押出」ウィンドウでソリッドの高さ欄に、Z軸の矢印方向とは反対方向に押し出して切り取りソリッドを作成するので、値の前に負の符号マイナスをつけて、-150と入力します。「OK」をクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
16. Escキーを押して終了します。ソリッドモデルIが作成できました。　　　　　　　　　　　　　　　　　　　　　

⑬XY平面上において、点W(50,100,0) を中心点に持つ半径100mm の円を作成しなさい。
これを円Jとする。

⑭円Jを、Z軸の正方向に60mm、負方向に60mm 押し出してソリッドモデルを作成しなさい。
これをソリッドモデルKとする。

1. VariCAD では、円Jを1面にもつ高さ60mm の円筒ソリッドを作成し、円Jを鏡像面として反転複写し、２つの円筒ソリッドを結合して、ソリッドモデルKを作成します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　まず、描画平面をXY平面にします。描画画面左下のXYZ軸をクリックで選択します。　　
2. 「空間XY軸によるスケッチ平面」をクリックで選択します。　
3. メニューバーの「表示」＞「ビューに対して垂直なスケッチ平面」をクリックで選択します。　　　
4. 次に円を描きます。メニューバーの「オブジェクト」＞「描画」＞「円弧と円」＞「円の中心、半径」をクリックで選択します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
5. 円の中心点の位置を指定します。「スナップ、ポップアップ」ツールバーの「XY座標」アイコンをクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　　　　
6. 「X座標」欄に50、「Y座標」欄に100を入力します。「OK」をクリックします。
7. 「円の半径」欄に100を入力し「OK」をクリックします。　　　　　　　　　　
8. 円が描かれます。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
9. 「OK」をクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
10. 「選択した2Dプロファイルをソリッドに押出し」をクリックで選択します。　
11. 「押出」ウィンドウで「ソリッドの高さ」欄に60を入力します。「X軸の向きを定義する」のチェックは外します。「押し出すプロファイルを選択」をクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
12. 円をクリックで選択します。右クリックで選択を終了します。　　
13. ソリッドの挿入ポイントを円の中心位置に指定します。「スナップ、ポップアップ」ツールバーの「中心」アイコンをクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
14. 円をクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
15. 円筒ソリッドが仮挿入されます。右クリックで挿入します。　　　　
16. 次に円筒ソリッドを反転複写します。　メニューバーの「編集」＞「反転複写」をクリックで選択します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
17. 「平面の選択」をクリックで選択します。
18. 円をクリックで選択します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
19. 円筒ソリッドをクリックで選択します。右クリックで選択を終了します。　
20. 円筒ソリッドが反転複写されました。　Escキーを押して終了します。　　　　　　　　　　　　　　　　　　
21. 次に２つの円筒ソリッドを結合します。反転複写で作成した円筒ソリッドを右クリックで選択します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
22. 表示されるオプションから「論理演算」＞「ソリッドへ追加」をクリックで選択します。
23. コピー元の円筒ソリッドをクリックで選択します。　　　　　　　　　　　　　　　　　　　　
24. 2つの円筒ソリッドが結合しました。ソリッドモデルKを作成できました。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

⑮ソリッドモデルIとソリッドモデルKの積となるソリッドモデルを作成しなさい。

1. 3D CADにおける「ソリッドの積」とは、複数の立体（ソリッド）が重なり合っている共通部分（交差部分）だけを抽出して新しい立体を作る操作です。VariCADでは、論理演算機能の交差を使用して、積となるソリッドを作成します。まず、メニューバーの「オブジェクト」＞「論理演算」＞「交差」をクリックで選択します。
2. ソリッドKをクリックで選択します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
3. ソリッドIをクリックで選択します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
4. 交差部分以外が除去され、ソリッドモデルIとソリッドモデルKの積となるソリッドモデルを作成できました。Escキーを押して終了します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

⑯【設問3】に解答しなさい。

設問3
完成モデルの体積値および重心の座標値を計測し、もっとも近いものを解答群より1つ選び、
解答記入欄に〇を付けなさい。
なお、重心はモデリングした座標系の頂点を基準として計測すること。

解答群(体積値および重心座標値)
[1]1.151×10⁶　X:4.191×10　Y:8.917×10　Z：-7.871
[2]1.151×10⁶　X:4.196×10　Y:8.924×10　Z：-7.835
[3]1.153×10⁶　X:4.196×10　Y:8.924×10　Z：-7.835
[4]1.153×10⁶　X:4.203×10　Y:8.930×10　Z：-7.799
[5]1.156×10⁶　X:4.203×10　Y:8.930×10　Z：-7.799

1. メニューバーの「オブジェクト」＞「ソリッドの計算」＞「体積、質量、重心」をクリックで選択します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
2. ソリッドをクリックで選択します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
3. 右クリックで選択を終了します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
4. 体積は、1154.699602cm³、重心の座標値は、X座標は 42.07262、Y座標は 89.34545、　Z座標は、-7.78830の計算結果が表示されます。解答群より、値が最も近い、[4]が正解となります。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　[1]1.151×10⁶　X:4.191×10　Y:8.917×10　Z：-7.871
   [2]1.151×10⁶　X:4.196×10　Y:8.924×10　Z：-7.835
   [3]1.153×10⁶　X:4.196×10　Y:8.924×10　Z：-7.835
   [4]1.153×10⁶　X:4.203×10　Y:8.930×10　Z：-7.799
   [5]1.156×10⁶　X:4.203×10　Y:8.930×10　Z：-7.799　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

「3次元CAD利用技術者試験1級・準1級」のサンプル問題（実技）について、モデリングの手順から解答までのプロセスをVariCADを使って徹底解説します。本ページでは問1の設問2に解答します。

引用元：ACSP（コンピュータ教育振興協会）公式サイト

＜＜問1 設問１に戻る　　　　　　　　問1 設問３へ進む＞＞

⑧ソリッドモデルEをXY平面を対称面にミラー複写し、ソリッドモデルEと結合しなさい。これをソリッドモデルFとする。

1. まず、XY平面を選択しやすいようにビューを切り替えます。　メニューバーの「表示」＞「標準ビュー」＞「左」をクリックします。　
2. ビューが切り替わります。　　　　　　　　　　　　　　　　　　　　　　　　　　　
3. メニューバーの「編集」＞「反転複写」をクリックで選択します。　　
4. 「平面の選択」をクリックします。　　　　　　　　　　　　　　　　　　　　　　　　
5. ソリッド上で、XY平面となる1平面をクリックで選択します。　　　　　　　　　　　　　　　　　　　　
6. ソリッドEをクリックで選択します。　　　　　　　　　　　　　　　　　　　　　　
7. 右クリックで選択を終了します。Escキーを押して終了します。　　　　　　　　　　　　　　　　　　　　　
8. ソリッドEの反転コピーが作成されました。　　　　　　　　　　　　　　　　　　　　　　
9. 次に、作成したコピーとソリッドEを結合します。作成したコピーを右クリックで選択します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
10. 表示されるオプションから「論理演算」＞「ソリッドへ追加」をクリックで選択します。
11. ソリッドEをクリックで選択します。　　　　　　　　　　　　　　　　　　　
12. ソリッドが結合されました。ソリッドモデルFを作成できました。

⑨点V(30,100,0)を中心点に持つ直径100mmの球体を作成しなさい。これをソリッドモデルGとする。

1. メニューバーの「オブジェクト」＞「基本ソリッド」＞「球体」をクリックで選択します。
2. 「球体」ウィンドウで、「直径」欄に100を入力します。「OK」をクリックします。
3. 描画画面に球体ソリッドが仮挿入されます。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
4. 球体ソリッドの挿入点を球体ソリッドの中心点に設定します。「3Dの位置」ツールバーの「新しい挿入ポイント」アイコンをクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
5. 「3Dスナップ」ツールバーの「円または円弧の中心」アイコンをクリックします。
6. 球体ソリッドの円周をクリックで選択します。　　　　　　　　　　　　　　　　　　　
7. 挿入点が中心に移動します。　　　　　　　　　
8. 次に、挿入点を点V(30,100,0)の位置に移動します。「3Dの位置」ツールバーの「XYZ」アイコンをクリックします。　　　　　　　　　　　　　
9. 「X座標」欄に30、「Y座標」欄に100、「Z座標」欄に0を入力します。「OK」をクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　　　
10. 球体ソリッドが移動します。　　　　　　　　　　　　　　　　　　　　　　　　　　　
11. 右クリックで挿入します。ソリッドモデルGを作成できました。　　　　　　　　　　　　　　　　　　　　　　　　　

⑩ソリッドモデルFからソリッドモデルGを除去しなさい。これをソリッドモデルHとする。

1. メニューバーの「オブジェクト」＞「論理演算」＞「切り取り、切り取りソリッドの削除」をクリックで選択します。
2. ソリッドGをクリックで選択します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
3. ソリッドFをクリックで選択します。　　　　　　　　　　　　　　　　　　　　　　　　
4. ソリッドモデルFからソリッドモデルGが除去されました。Escキーを押して終了します。ソリッドモデルHを作成できました。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

⑪【設問2】に解答しなさい。

【設問2】ソリッドモデルHの表面積の値を計測し、その値に最も近いものを解答群より1つ選び、解答記入欄に〇を付けなさい。

解答群　[1] 1.540×10⁵　[2] 1.543×10⁵　[3] 1.546×10⁵　[4] 1.552×10⁵　[5] 1.555×10⁵

1. メニューバーの「オブジェクト」>「ソリッドの計算」＞「表面積」をクリックで選択します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
2. ソリッドHをクリックで選択します。右クリックで選択を終了します。　
3. 計算結果 154024.74 mm² が表示されます。 解答群の値から、値が最も近い、[1] が正解となります。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　解答群　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　[1] 1.540×10⁵　[2] 1.543×10⁵　[3] 1.546×10⁵　[4] 1.552×10⁵　[5] 1.555×10⁵　　　　　　　　　　　　　　　　　　　　

問1 設問3に続く＞＞
