XY平面で切り取った断面を作成したい

XY平面で切り取った断面を作成し表示する手順を紹介します。

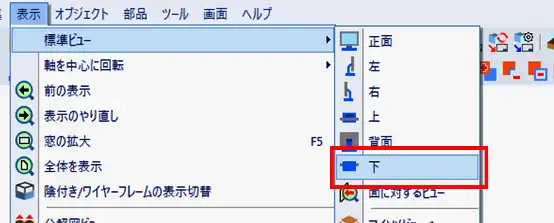

1. まず、ビューを下から見たビューに切り替えます。メニューバーの「表示」＞「標準ビュー」＞「下」をクリックで選択します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
2. ビューの表示が切り替わります。　　　　　　　　　　　　　　　　　　　　
3. メニューバーの「ツール」＞「3D断面の管理」をクリックで選択します。　
4. 「3D断面の管理」ウィンドウで、「断面を新規作成」をクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
5. 「断面を新規作成」ウィンドウの「新しい断面の名前」欄に任意の断面名を入力します。「新しい断面を作成」をクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

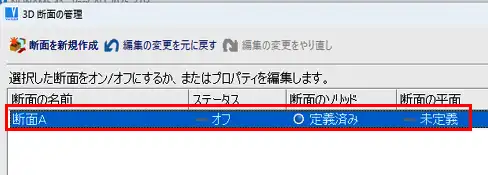

6. 作成した断面をクリックで選択します。　

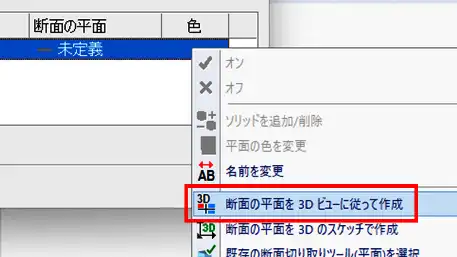

7. 「断面の平面を3Dビューに従って作成」をクリックで選択します。　

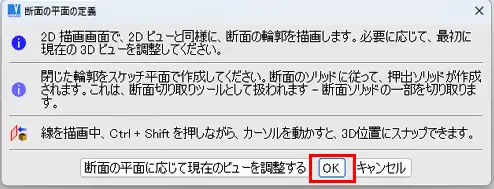

8. 「断面の平面の定義」ウィンドウで「OK」をクリックします。　
9. 「長方形」アイコンをクリックします。　　　　　　　　　　　　　　　　　　　　　
10. 横で切り取る長方形を作成します。　　
11. 「ソリッドプロファイル作成」ツールバーの赤文字の「OK」アイコンをクリックします。　

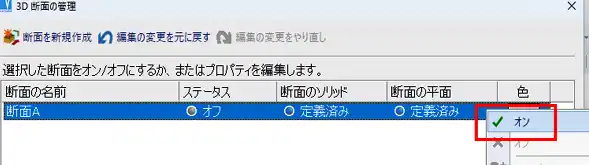

12. 「3D断面の管理」ウィンドウに戻り、作成した断面をクリックで選択し、「オン」をクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　　　
13. 「キャンセル」をクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　　　　

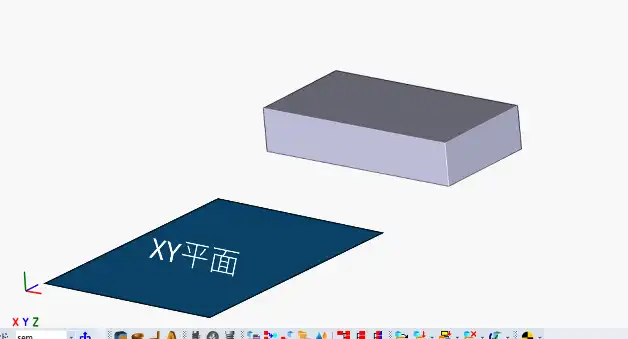

14. XY平面で切り取った断面が表示されました。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

※XZ平面、YZ平面で切り取った断面を作成する場合は、正面から見たビューに切り替えます。　　　　　　　　　　　　　　　　　　　

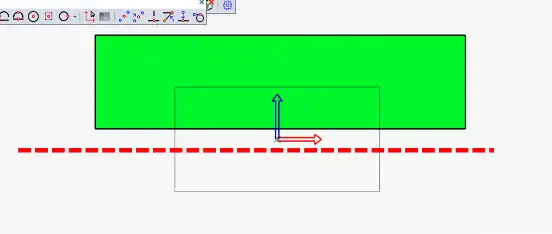

XZ平面は、正面から見たビューで、下図のような、横で切り取る長方形を作成します。

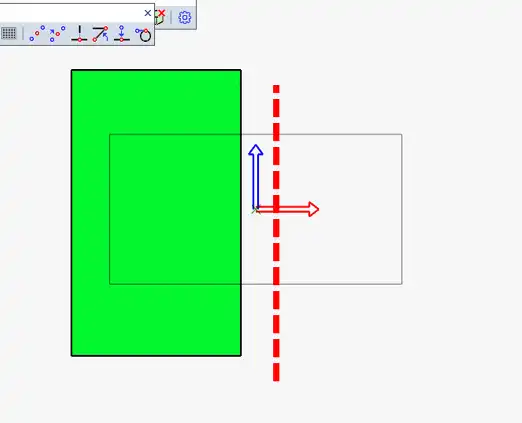

YZ平面は、正面から見たビューで、下図のような、縦で切り取る長方形を作成します。
