箱型ソリッドを作成したい

箱型ソリッドの作成方法には、2D 描画画面にてプロファイルを作成後、押出機能を使用して作成する方法と、3D 描画画面にて基本ソリッドの作成機能を使用して作成する方法があります。

※押出機能を使用して作成する場合

  1. まず、作業画面を2D 描画画面にします。3D描画画面からは、画面右上にある「2D 領域での描画」アイコンを左クリックして、2D 描画画面に切り替えます。
    箱型ソリッドの作成
  2. 「長方形」アイコンを左クリックします。
    箱型ソリッドの作成
  3. 始点を左クリックし、マウスを動かし、長方形を描きます。左クリックで決定します。
    箱型ソリッドの作成
  4. Esc キーを押して描画を終了します。
    箱型ソリッドの作成
  5. 「押出」アイコン横にある▼印を左クリックし、「押出」を左クリックで選択します。
    箱型ソリッドの作成
  6. 「押出」ウィンドウで「ソリッドの高さ」欄に高さを入力し、「ソリッドの挿入ポイントを定義する」オプションにチェックを入れ、「押し出すプロファイルを選択」を左クリックします。
    箱型ソリッドの作成
  7. 左クリックで長方形を選択し、右クリックで選択を終了します。
    箱型ソリッドの作成
  8. ソリッドの挿入点を左クリックで指定します。
    箱型ソリッドの作成
  9. 箱型ソリッドが 3D 描画画面に仮挿入されますので、「3Dの位置」ツールバーの「OK」を左クリックして挿入します。
    箱型ソリッドの作成
  10. 箱型ソリッドが作成されました。
    箱型ソリッドの作成

※基本ソリッド作成機能を使用して作成する場合

  1. 3D描画画面にて、「箱型」アイコンを左クリックします。
    箱型ソリッドの作成

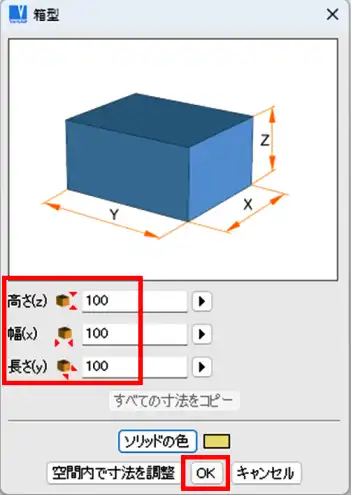

  2. 「箱型」ウィンドウで、「高さ」、「幅」、「長さ」欄に値を入力し、「OK」を左クリックします。
    箱型ソリッドの作成
  3. 箱型ソリッドが 3D 描画画面に仮挿入されますので、「3Dの位置」ツールバーの「OK」を左クリックして挿入します。
    箱型ソリッドの作成
  4. 箱型ソリッドが作成されました。
    箱型ソリッドの作成
