VariCADで作成したねじ穴を、加工や3D印刷に適したリアルな3D形状に変更し、任意の公差を設定するには、「総合図形」からねじ穴を仮配置した後、対象のねじ穴を編集モードで呼び出し、形状定義パネルから設定を変更します。手順の詳細は以下をご確認ください。
１．ねじ穴の配置（ベース作成）
まずは、ソリッドモデルに対してねじ穴を配置します。
- メニューバーの「オブジェクト」＞「総合図形」＞「ねじ穴」をクリックで選択します。
- ねじ穴を作成したいソリッドをクリックで選択します。
- 「ねじを選択」をクリックします。
- 挿入したいねじ穴の規格をリストからクリックで選択します。

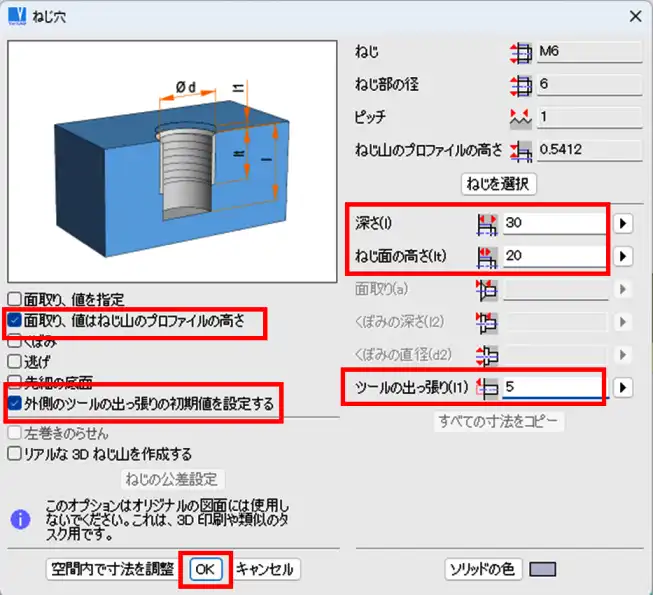

- 「外側のツールの出っ張りの初期値を設定する」と「面取り、値はねじ山のプロファイルの高さ」にチェックを入れ、「深さ」、「ねじ面の高さ」、「ツールの出っ張り」入力欄に値を入力し、「OK」をクリックします。
- ねじ穴が仮挿入されます。XYZ 挿入軸を使用してねじ穴を任意の位置に配置します。クリックで配置確定後、右クリックでねじ穴を作成します。
- ねじ穴が作成されました。最後に、Escキーを押して終了します。 ※この時点では、ねじ山は「概略図」の状態です。
２．リアルな3Dねじ山への変更と公差設定
続いて、作成したねじ穴を3D形状として反映させ、公差を設定します。
- ねじ穴を作成したソリッドを右クリックで選択します。
- 表示されるオプションから「編集、ツリースキームから選択」をクリックで選択します。
- 一覧からねじ穴を右クリックで選択します。
- 「形状の編集」をクリックで選択します。
- 「パネルで形状の定義」アイコンをクリックします。
- 「ねじ穴」ウィンドウ左側にある「リアルな3Dねじ山を作成する」オプションにチェックを入れ、「ねじの公差設定」をクリックします。
- 「ねじの公差設定」ウィンドウで、「ねじ山を作成中、定義した公差を使用する」オプションにチェックを入れます。「次のステップのみに公差を使用する」にチェックを入れます。今回設定する公差を永続的に使用する場合は、「永続的にねじ穴の公差を使用する」にチェックを入れます。「公差値」欄に値を入力します。「OK」をクリックします。ねじあなん
- 「OK」をクリックします。
- 最後に、「キャンセル」をクリックして終了します。
- 以上で、ねじ山が公差を設定したリアルな 3D ねじ山に変更されました。
参考：3D 印刷用にデータを STL ファイル形式で保存する場合は、STL形式で3D データを保存したいをご覧ください。
