長方形オブジェクトの周囲に縦横の作図線を挿入するには?

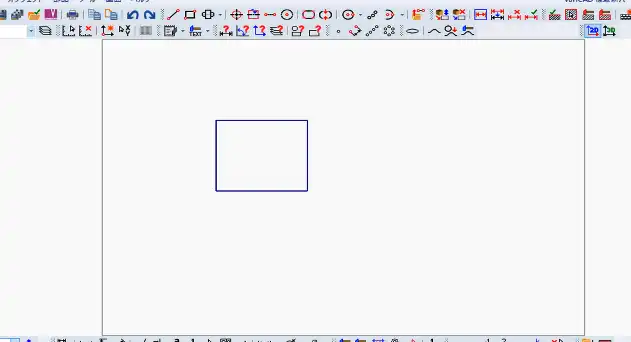

オブジェクトの周囲に作図線を挿入する方法を紹介します。下図の長方形オブジェクトの周囲にオフセット5mmを設定した縦横の作図線を挿入します。

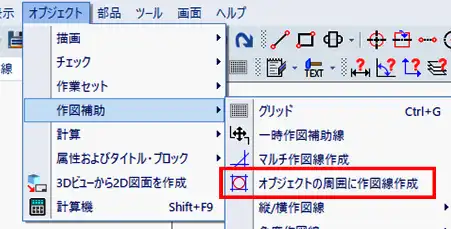

1. メニューバーの「オブジェクト」＞「作図補助」＞「オブジェクトの周囲に作図線作成」をクリックで選択します。　　　　　　　　　　　　　　　　　　　　　　　　　　

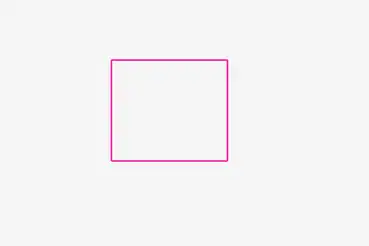

2. 長方形オブジェクトをクリックで選択します。　右クリックで選択を終了します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

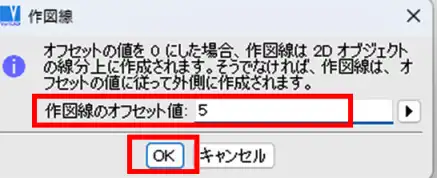

3. 「作図線」ウィンドウで「作図線のオフセット値」欄に5を入力し、「OK」をクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

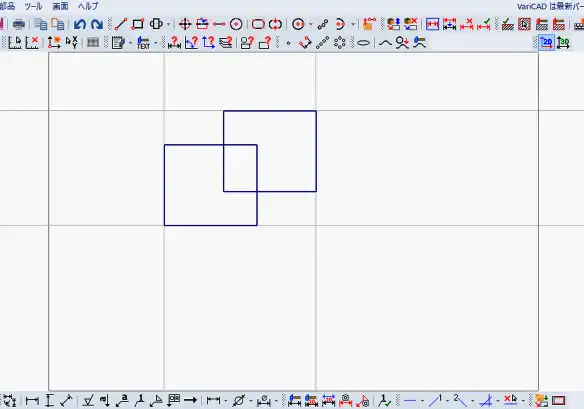

4. 長方形オブジェクトの周囲 5 ㎜離れた位置に縦横の作図線が挿入されました。Esc キーを押して終了します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

※オブジェクトの線分上を通る縦横の作図線を挿入したい場合

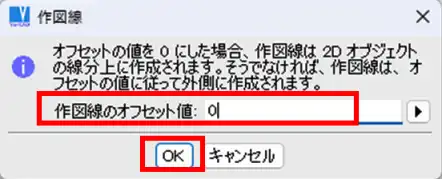

1. 上記手順3の「作図線」ウィンドウで「作図線のオフセット値」欄に0と入力し、「OK」をクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
2. オブジェクトの線分上を通る縦横の作図線が挿入されました。Esc キーを押して終了します。
