- メニューバーの「オブジェクト」＞「総合図形」＞「ねじ穴」を左クリックで選択します。
- 皿穴を開けたいソリッドを左クリックします。
- 「ねじ穴」ウィンドウで、「ねじを選択」を左クリックで選択します。
- 「メートルねじ」ウィンドウで、ねじ穴に挿入したいねじを選択します。

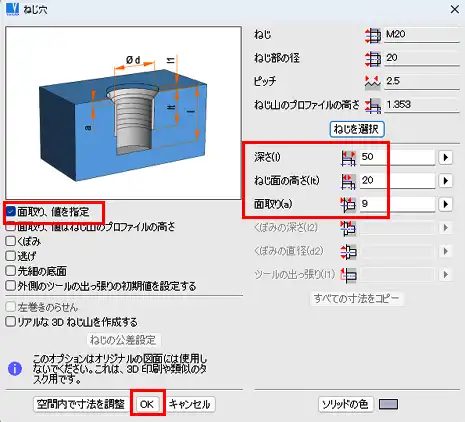

- 「ねじ穴」ウィンドウに戻り、「面取り、値を指定」にチェックを入れます。「深さ」、「ねじ面の高さ」、「ツールの出っ張り」、「面取り」入力欄に任意の値を入力します。「OK」を左クリックします。
- 皿穴が仮挿入されます。メニューバーの「表示」＞「標準ビュー」＞「正面」を左クリックで選択します。
- Z軸の回転矢印を左クリックします。
- 「回転角度」入力欄に-90と入力し「OK」を左クリックします。
- XYZ挿入軸を使用して、左クリックで配置します。
- メニューバーの「表示」＞「標準ビュー」＞「上」を左クリックで選択します。
- 上から見たビューで配置を確認し、XYZ 挿入軸を使用し、任意の位置へ移動させます。
- 左クリックで配置します。
- 右クリックで皿穴の挿入を実行します。
- 皿穴が作成されました。
