新規作成したファイルに部品ファイルから部品を挿入し、組立部品ファイルを作成します。部品ファイルの作成方法は、作業中のファイルを部品ファイルとして保存したいをご覧ください。

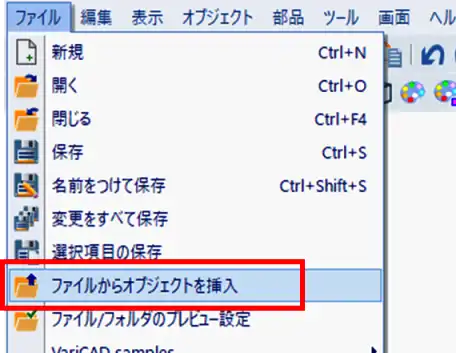

- メニューバーの「ファイル」＞「ファイルからオブジェクトを挿入」をクリックで選択します。

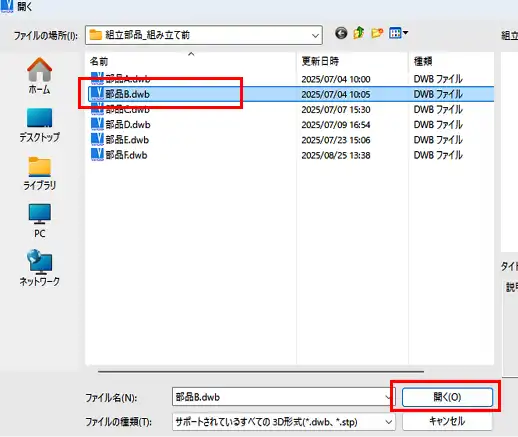

- 部品ファイルをクリックで選択し、「開く」をクリックします。
- 下図のメッセージが表示されます。「OK」をクリックします。

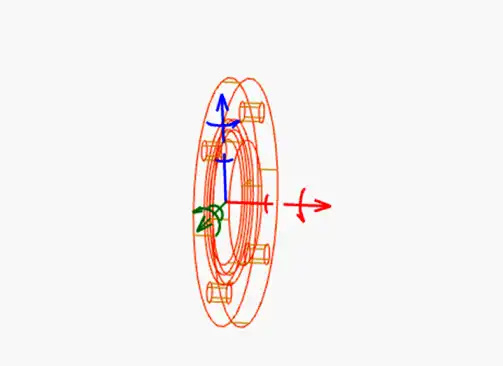

- 部品ソリッドが仮挿入されます。任意の位置に配置し、右クリックで挿入します。

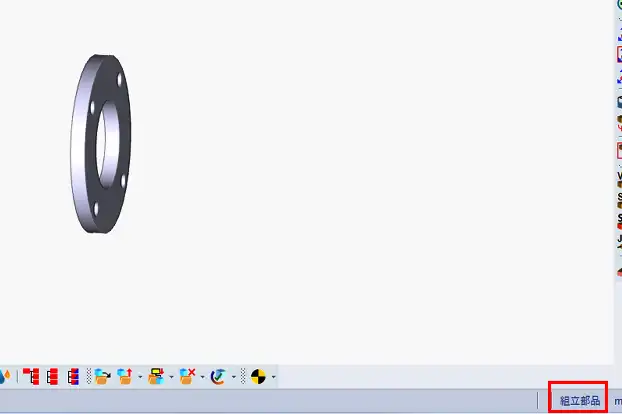

- 部品が挿入されました。新規ファイルの描画画面右下に「組立部品」と表示されます。
