部品ライブラリからJIS部品を挿入したい

この例では、部品ライブラリからJIS規格のねじを3D描画画面へ挿入する方法を紹介します。

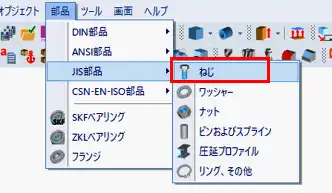

1. 3D描画画面で、メニューバーの「部品」＞「JIS部品」＞「ねじ」をクリックで選択します。　　

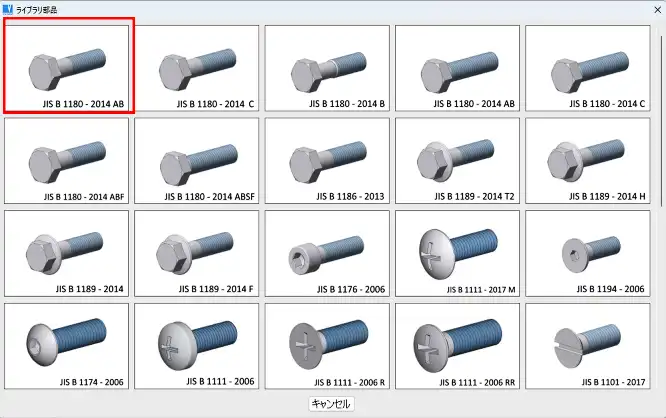

2. 部品ライブラリが開きます。挿入したいねじをクリックで選択します。　

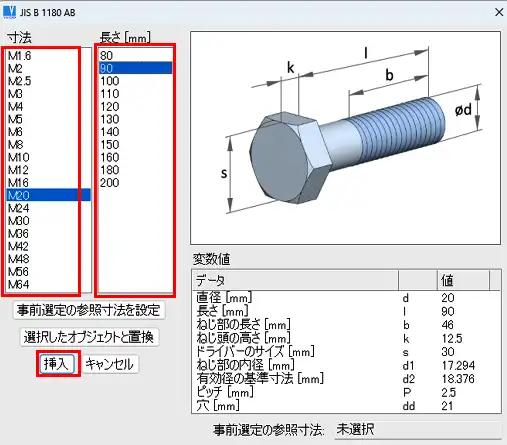

3. 「寸法」一覧表で寸法をクリックで選択します。「長さ」一覧表で長さをクリックで選択します。「挿入」をクリックします。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

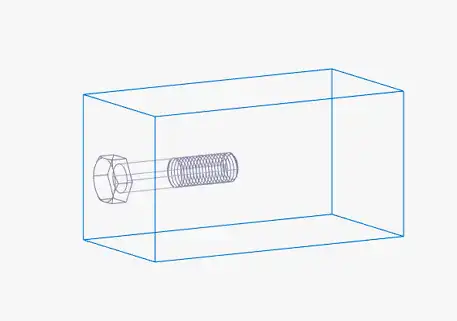

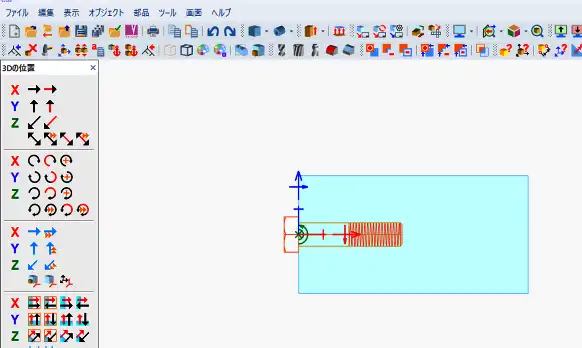

4. 3D描画画面上にねじが仮挿入されます。XYZ挿入軸を使用し任意の位置に配置します。右クリックで挿入します。　　　　　　　　　　　　　　　　　　　　　　　　　

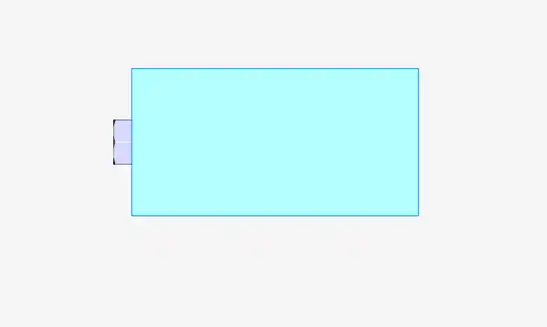

5. JIS規格のねじが挿入されました。
