3Dモデルとのリンクを解除して書き出す方法

3D ビューから書き出した 2D オブジェクトに、3D での編集内容を反映させたくない場合は、3D ビューから 2D へ変換する際に、次の設定を行います。

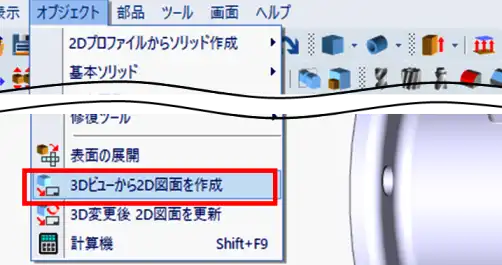

1. メニューバーの「オブジェクト」＞「3Dビューからの2D図面を作成」をクリックで選択します｡　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

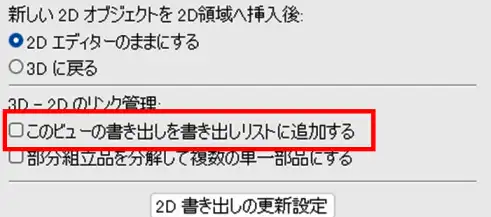

2. 「3Dビューから2D図面を作成」ウィンドウで、「このビューの書き出しを書き出しリストに追加する」オプションのチェックを外します。デフォルトではチェックが入っています。

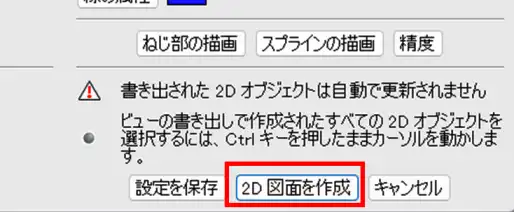

3. 「2D図面を作成」をクリックします。

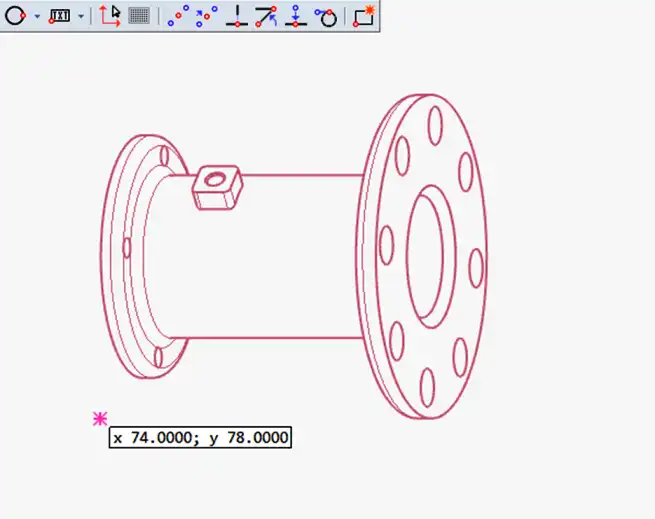

4. 2D描画画面へ仮挿入されます。　　　　　　　　　　　　　　　　　　　　　　　　　

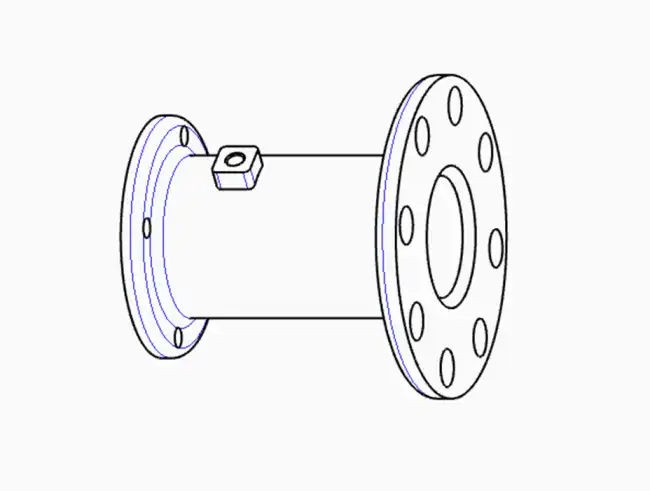

5. 任意の位置でクリックで配置し終了します。以降、3D描画画面でソリッドを編集しても、2Dオブジェクトに編集内容は反映されません。
