箱型ソリッドを3D空間内で寸法を調整した後、配置して挿入する方法を紹介します。

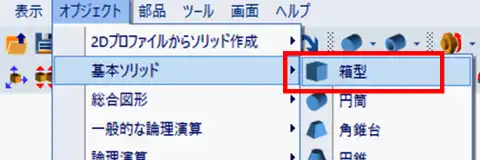

- メニューバーの「オブジェクト」＞「基本ソリッド」＞「箱型」をクリックで選択します。

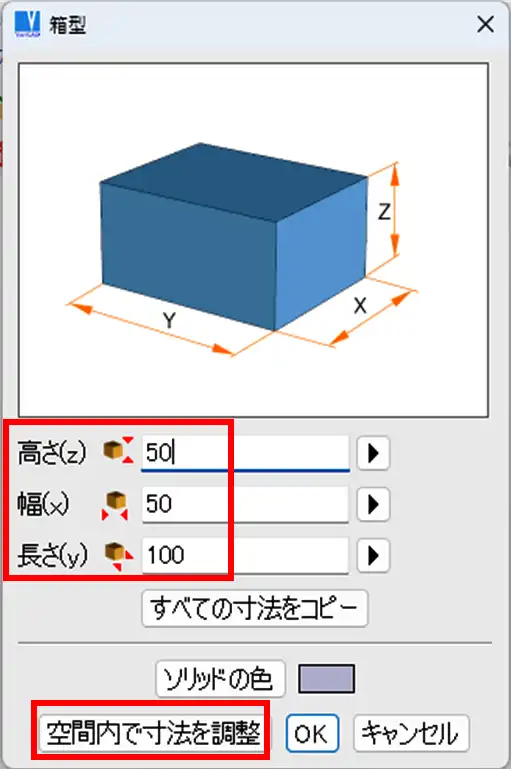

- 「箱型」ウィンドウで「高さ」、「幅」、「長さ」欄に任意の値を入力します。「空間内で寸法を調整」をクリックします。

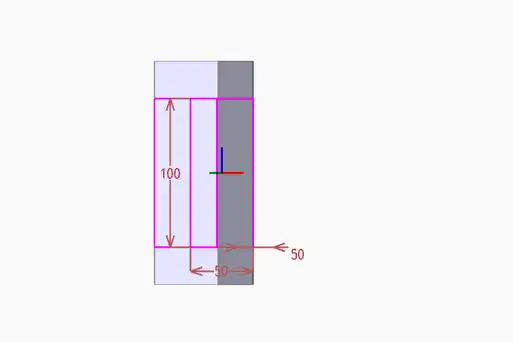

- ソリッドが仮挿入されます。
- 寸法を修正したい長さの矢印の先端をクリックします。

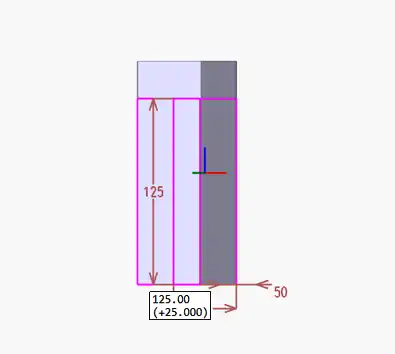

- マウスを動かして、任意の位置までドラッグし、クリックで長さを決定します。

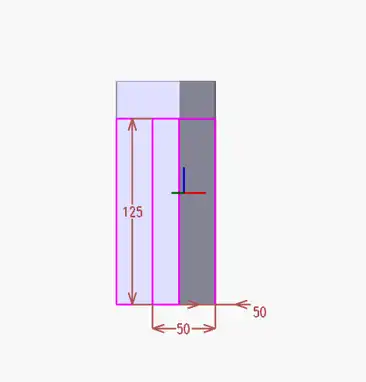

- 右クリックで長さの調整を終了します。

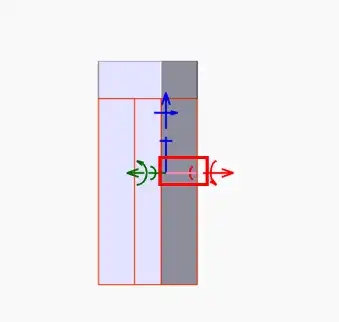

- 次に配置を行います。XYZ挿入軸で、動かしたい方向の矢印の内側部分をクリックします。

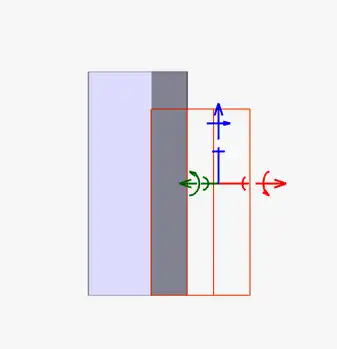

- マウスを動かしてドラッグし、任意の位置でクリックします。

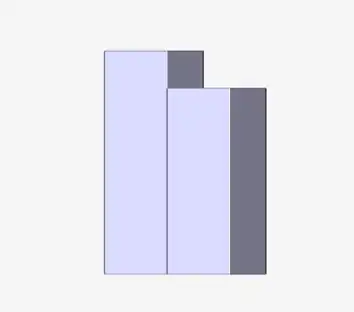

- 右クリックで配置を終了します。箱型ソリッドが挿入されました。
