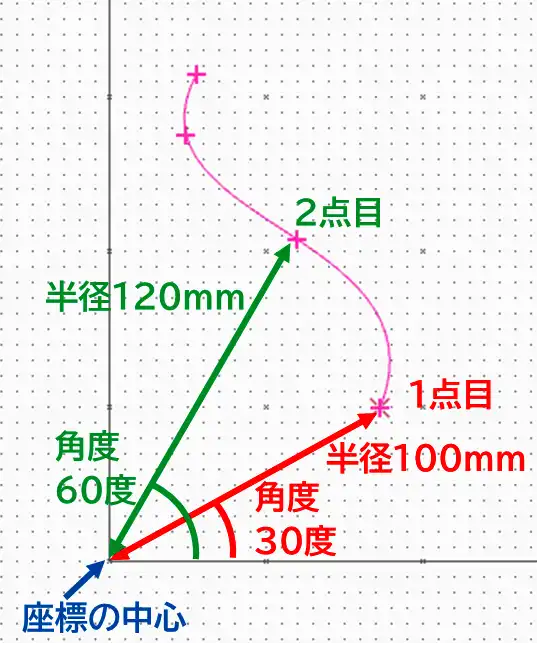

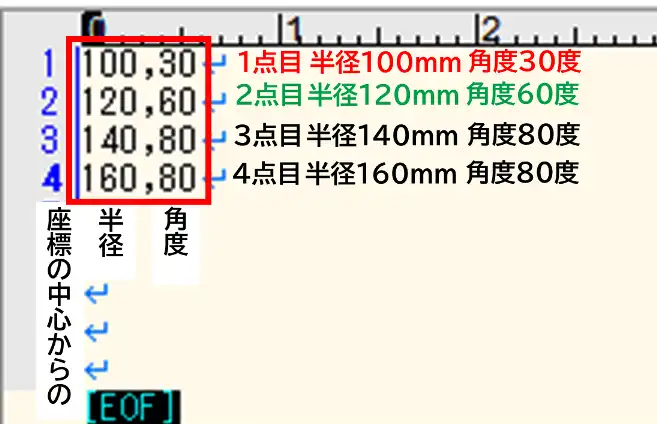

下図のような座標の中心からの半径とX軸からの角度が入力されたテキストファイル(.txt)をVariCADに取り込んで、スプライン曲線を作成します。テキストファイルから円を作成したい場合は、半径と角度が入力されたtxtファイルから円を作成したい をご覧ください。

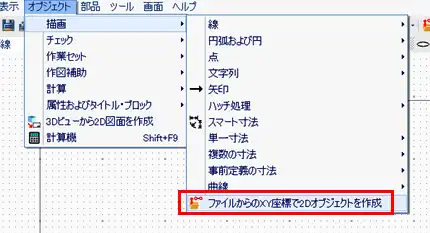

- メニューバーの「オブジェクト」＞「描画」＞「ファイルからのXY座標で2Dオブジェクトを作成」をクリックで選択します。

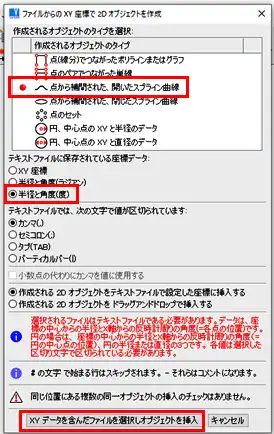

- 「ファイルからのXY座標で2Dオブジェクトを作成」ウィンドウで「点から補間された、開いたスプライン曲線」をクリックで選択し、「半径と角度(度)」にチェックを入れます。「XYデータを含んだファイルを選択しオブジェクトを挿入」をクリックします。

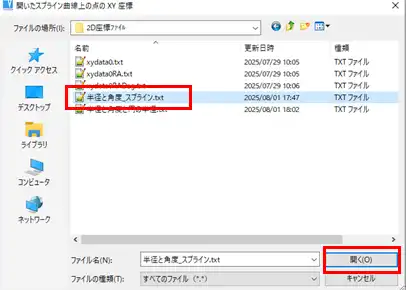

- テキストファイルをクリックで選択します。「開く」をクリックします。
- 「挿入」をクリックします。Escキーを2回押して終了します。

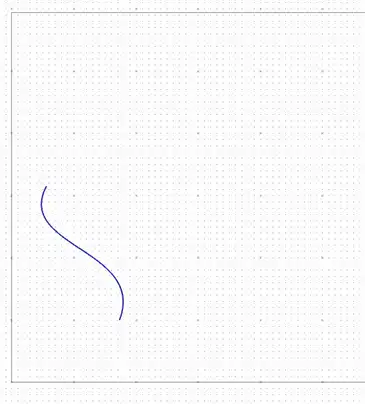

- スプライン曲線が作成されました。
