XY 座標の値が入力されたテキストファイルを読み込んで 2D オブジェクトを作成したい

  1. 下図のように XY 座標が入ったテキストファイルを予め用意します。
    テキストファイルの座標からオブジェクトを作成
  2. メニューバーの「オブジェクト」>「描画」>「ファイルからの XY 座標で 2D オブジェクトを作成」を左クリックで選択します。
    テキストファイルの座標からオブジェクトを作成

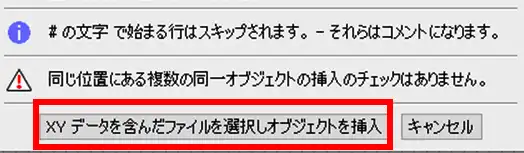

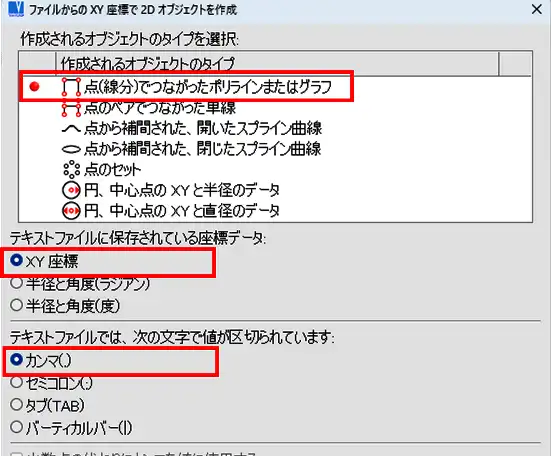

  3. 「ファイルからの XY 座標で2D オブジェクトを作成」ウィンドウで、「カンマ(,)」オプションにチェックを入れ、「XY データを含んだファイルを選択しオブジェクトを挿入」を左クリックします。
    テキストファイルの座標からオブジェクトを作成
  4. 「ポリラインまたはグラフの XY 座標」ウィンドウで、XY 座標が入ったテキストファイルを選択し、「開く」を左クリックします。
    テキストファイルの座標からオブジェクトを作成
  5. 「ファイルからの XY 座標で2D オブジェクトを作成」ウィンドウで「挿入」を左クリックします。
    テキストファイルの座標からオブジェクトを作成
  6. 「ポリラインまたはグラフの XY 座標」ウィンドウに戻り「キャンセル」を左クリックします。
    テキストファイルの座標からオブジェクトを作成
  7. 「ファイルからの XY 座標で2D オブジェクトを作成」ウィンドウに戻り、「キャンセル」を左クリックします。
    テキストファイルの座標からオブジェクトを作成
  8. 下図のようにオブジェクトが挿入されました。
    テキストファイルの座標からオブジェクトを作成
