円柱の中心に穴を開ける方法を知りたい

  1. メニューバーの「オブジェクト」>「一般的な論理演算」>「穴」を左クリックで選択します。
    穴機能の選択
  2. 円柱を左クリックで選択します。
    円柱の選択

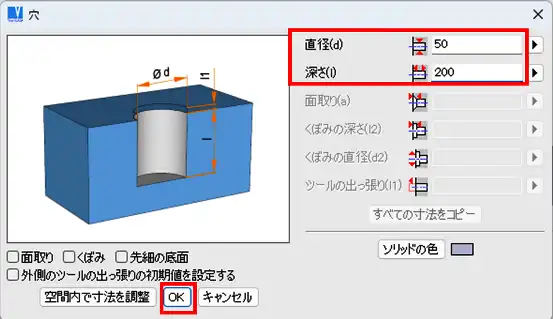

  3. 「穴」ウィンドウで、「直径(d)」入力欄、「深さ(l)」入力欄、「ツールの出っ張り(l1)」入力欄に、任意の値を入力します。「OK」を左クリックします。
    直径、深さの入力
  4. 「3Dの位置」ツールバーにある「円または円弧の中心」アイコンを左クリックします。
    円の中心選択
  5. 円柱の円の面を左クリックで選択します。
    円柱の円の面の選択
  6. 穴ソリッドのXYZ 挿入軸が円柱の円の面の中心に合わさるように、穴ソリッドが移動します。
    穴ソリッドの移動
    上図のように配置されない場合は、XYZ 挿入軸の回転軸(赤枠の回転矢印)を左クリックし、穴ソリッドを回転させ、配置を調整します。穴の配置
  7. 右クリックで配置を確定します。Esc キーを押して終了します。
    穴の配置確定
  8. 円柱ソリッドに穴が開きました。
    円柱の穴開け完了
