DWG/DXF形式で書き出す線分の色を指定・変更するには?

本例では、VariCAD で使用中の2Dの色を、DWGファイル、DXFファイルへ出力する線分の色に割り当てる方法を説明します。

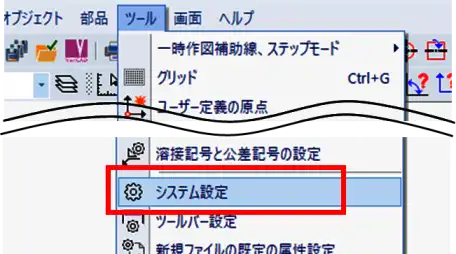

1. メニューバーの「ツール」＞「システム設定」をクリックで選択します。　　

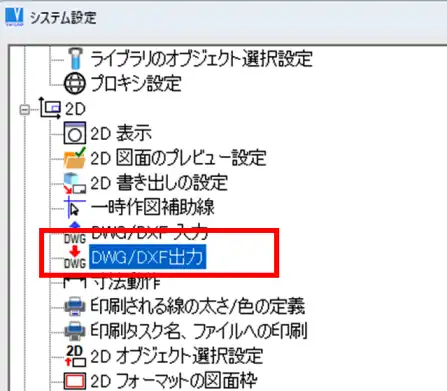

2. 「システム設定」ウィンドウの左側にあるツリー項目から「DWG/DXF出力」をクリックで選択します。　　　　　　　　　　　　　　

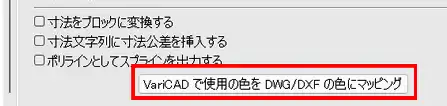

3. 「システム設定」ウィンドウ右下に表示される「VariCAD で使用の色をDWG/DXFの色にマッピング」をクリックします。　　

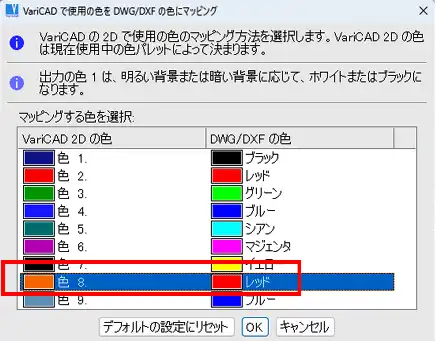

4. 割り当てる色を変更したい線分の色を「VariCAD 2D の色」欄からクリックで選択します。　

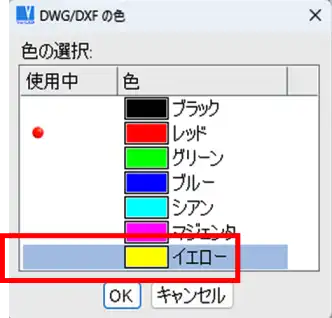

5. 新しく割り当てる色をクリックで選択します。　　　　　　　　　　　　　　　　　　　　　　

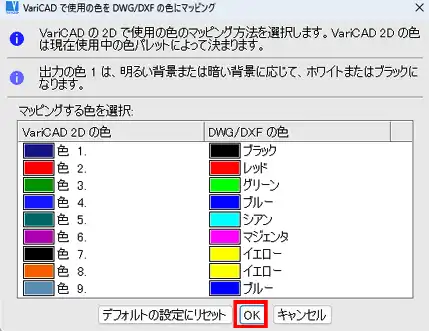

6. 「OK」をクリックします。　　　　　　　　　　　　　　　　　　　　　　

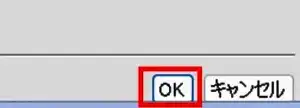

7. 「OK」をクリックして設定を終了します。
