ザグリ穴(深ザグリ)をソリッドに作成したい

  1. メニューバーの「オブジェクト」>「総合図形」>「ねじ穴」を左クリックで選択します。
    ねじ穴
  2. ザグリ穴を開けたいソリッドを左クリックします。
    ソリッドの選択
  3. 「ねじ穴」ウィンドウで、「ねじを選択」を左クリックで選択します。
    ねじの選択
  4. 「メートルねじ」ウィンドウで、ザグリ穴に挿入したいねじを選択します。
    ねじの選択

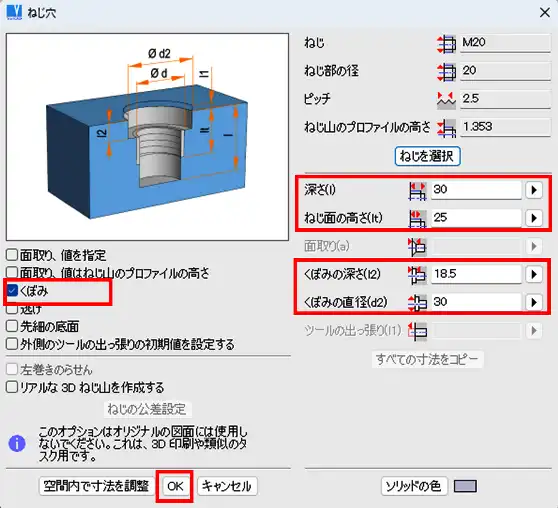

  5. 「ねじ穴」ウィンドウに戻り、「くぼみ」にチェックを入れます。「深さ」、「ねじ面の高さ」、「ツールの出っ張り」、「くぼみの深さ」、「くぼみの直径」入力欄に任意の値を入力します。「OK」を左クリックします。
    ざぐり穴の寸法設定
  6. ザグリ穴が仮挿入されます。
    座ぐり穴の仮挿入
  7. XYZ挿入軸を使用して、左クリックで配置します。
    ざぐり穴の配置
  8. メニューバーの「表示」>「標準ビュー」>「上」を左クリックで選択します。
    上から見たビュー
  9. 上から見たビューで配置を確認し、XYZ 挿入軸を使用し、任意の位置へ移動させます。
    座ぐり穴の配置
  10. 左クリックで配置し、右クリックでザグリ穴の挿入を実行します。
    ざぐり穴の挿入
  11. ザグリ穴が作成されました。
    ざぐり穴の挿入完了
