円筒ソリッドの上面の円周に沿って穴を作成したい

本例では、下図のような円筒ソリッドの円周に沿って穴を作成します。
円周に沿って穴を作成
  1. メニューバーの「オブジェクト」>「一般的な論理演算」>「穴」を左クリックで選択します。
    穴作成機能の呼び出し
  2. 円筒ソリッドを左クリックで選択します。
    円筒ソリッドの選択

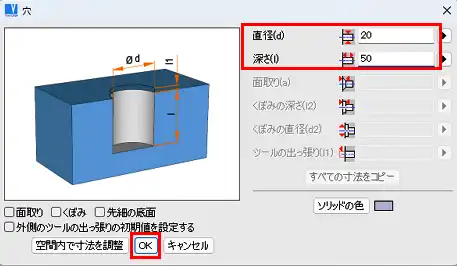

  3. 「穴」ウィンドウで、「直径」、「深さ」、「ツールの出っ張り」入力欄に任意の値を入力し、「OK」を左クリックします。
    穴の直径、深さの入力
  4. 穴ソリッドが仮挿入されるので、穴ソリッドのXYZ 挿入軸を使用して、任意の位置に配置します。
    穴の配置
  5. 「3D の位置」ツールバーの「新しい挿入ポイント」アイコンを左クリックします。
    挿入点の位置設定
  6. 「3D スナップ」ツールバーにある「円または円弧の中心」アイコンを左クリックします。
    円または円弧の中心
  7. 円筒ソリッドを左クリックで選択します。
    円筒ソリッドの選択
  8. 穴ソリッドの挿入点が、円筒ソリッドの円の中心に移動します。XYZ 挿入軸の Z 軸の回転矢印を左クリックします。
    穴ソリッドの挿入点の移動

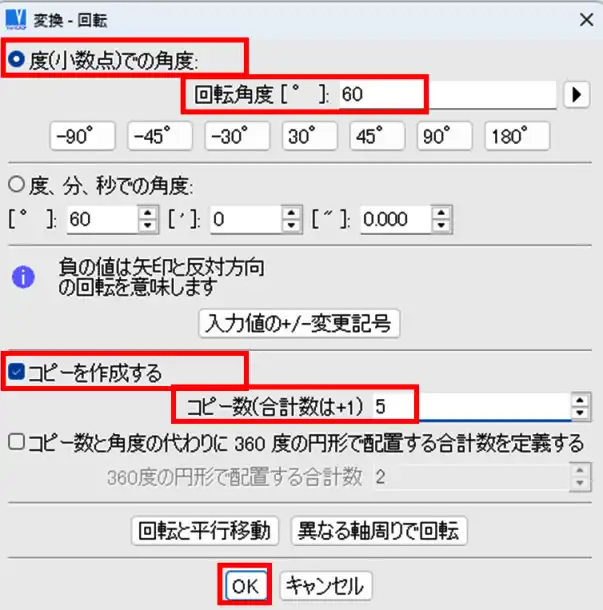

  9. 「変換」ウィンドウの「コピーを作成する」オプションにチェックを入れ、「コピー数」入力欄と「回転角度」入力欄に任意の値を入力します。「コピー数」入力欄には作成したい穴の数 – 1 で算出した値を入力します。回転角度入力欄には 360 ÷ 作成したい穴の数 で算出した値を入力します。「OK」を左クリックします。
    穴のコピー
  10. コピーされた穴が配置されます。
    コピーされた穴の配置
  11. 右クリックで穴を挿入します。
    穴の挿入
  12. Esc キーを押して終了します。円周に沿って穴が作成されました。
    円周に沿って穴を作成完了
