TOP » 操作・設定 » 操作全般 » 3Dに関する操作 » 3Dモデリング » ソリッドに長穴を作成したい

ソリッドに長穴を作成したい

  1. メニューバー内の「オブジェクト」>「一般的な論理演算」>「溝」を左クリックで選択します。
    長穴の作成
  2. 長穴をあけるオブジェクトを左クリックで選択します。
    長穴の作成

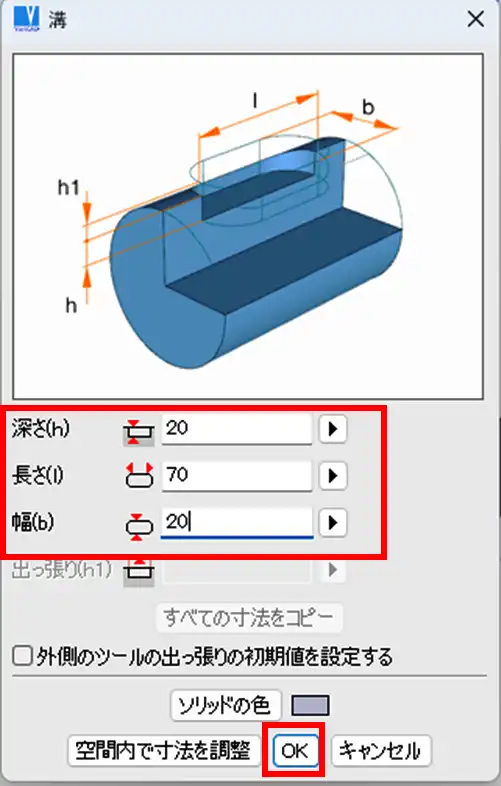

  3. 「溝」ウィンドウ内の「深さ」、「出っ張り」、「長さ」、「幅」の入力欄に値を入力します。「OK」を左クリックします。
    長穴の作成
  4. 長穴が仮挿入されますので、XYZ挿入軸を使用して配置します。
    長穴の作成
  5. 配置後、右クリックで長穴を挿入し、Esc キーを押して終了します。
    長穴の作成
  6. 長穴が作成されました。
    長穴の作成
