横の作図線を等間隔に挿入したい

本ページでは、横の作図線を等間隔に挿入する方法を、操作画面の画像付でご案内しています。

  1. メニューバーの 「オブジェクト」 > 「作図補助」 > 「縦/横作図線」 > 「オフセット 縦/横」 を左クリックで選択します。
    オフセット 縦/横
  2. 作図線の基点を左クリックで指定し、作図線を挿入する方向を左クリックで選択します。
    作図線を挿入する方向を左クリック
  3. 「作図線」ウィンドウで、「新しい作図線までの距離」欄に値を入力します。この例では 10 と入力します。
    「新しい作図線までの距離」欄に値を入力
  4. 「OK」を左クリックします。作図線が基点の位置から 10 mm 離れた位置に挿入されます。
    OKを左クリック
  5. 続けて、「OK」を左クリックすると次の作図線が挿入されます。
    次の作図線が挿入
  6. 「OK」を繰り返し左クリックすると作図線が挿入されていきます。
    「OK」を繰り返し左クリックで作図戦が挿入
  7. 「キャンセル」を左クリックして挿入を終了します。
    キャンセル
  8. 作図線が挿入されました。

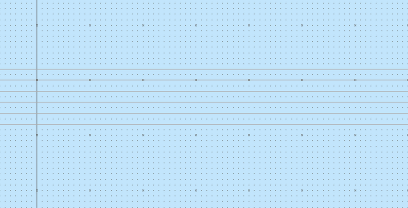

    横の作図線のオフセット
