ソリッドの穴を配列コピーしたい

  1. まず、基準となる一つ目の穴を作成します。メニューバーの「オブジェクト」>「一般的な論理演算」>「穴」を左クリックで選択します。
    穴の作成メニュー
  2. 穴を作成するソリッドを左クリックで選択します。
    ソリッドの選択

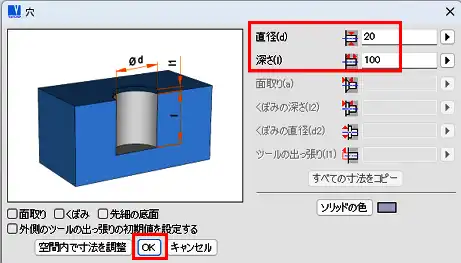

  3. 「直径」、「深さ」、「ツールの出っ張り」欄に各値を入力し、「OK」を左クリックします。
    穴の直径入力
  4. 基準となる一つ目の穴をXYZ 軸を使用して配置し、左クリックで配置を決定します。
    基準の穴配置
  5. 横方向の穴のコピーを作成します。横の方向の軸の先端の矢印を左クリックします。
    横方向の穴の配列コピー

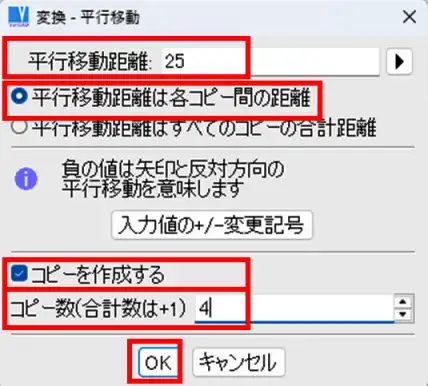

  6. 「平行移動の距離」欄にコピー間の距離の値を入力し、「コピーを作成する」オプションにチェックを入れ、「コピー数」欄にコピー数を入力します。「OK」を左クリックします。
    穴の間隔とコピー数の設定
  7. 次に縦方向の穴のコピーを作成します。縦の方向の軸の先端の矢印を左クリックします。
    縦方向の穴の配列コピー

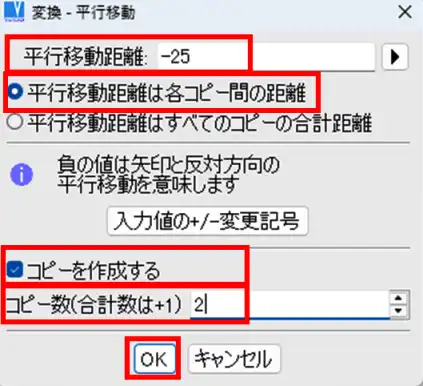

  8. 「平行移動の距離」欄にコピー間の距離の値を入力します。軸の矢印の方向とは反対の方向にコピーを作成するので、負の値で入力します。「コピーを作成する」オプションにチェックを入れ、「コピー数」欄にコピー数を入力します。「OK」を左クリックします。
    穴の間隔とコピー数の設定
  9. コピーが作成されます。
    コピー作成完了
  10. 「3D の位置」ツールバーにある「OK」を左クリックします。
    穴の配列コピー完了
  11. 複数の穴が等間隔に作成されました。
    ソリッドの穴の配列コピー完了
  12. Esc キーを押して終了します。
    ソリッドの穴の配列コピー完了
