ロフト機能による複雑な形状のソリッドの作成方法③

「ロフト、複数のプロファイルのロフト」アイコンを左クリックします。

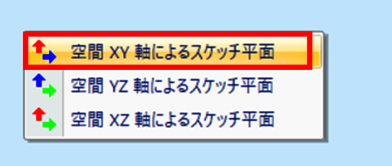

スケッチ平面を選択します。この例では「空間 XY 軸によるスケッチ平面」を左クリックで選択します。

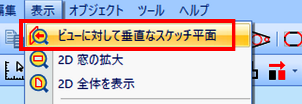

メニューバーの「表示」＞「ビューに対して垂直なスケッチ平面」を左クリックで選択します。
次に、ベースプロファイルを描画します。「長方形」アイコンを左クリックします。

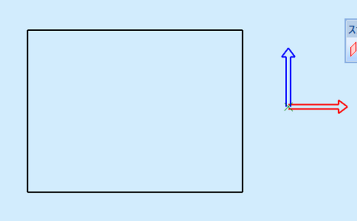

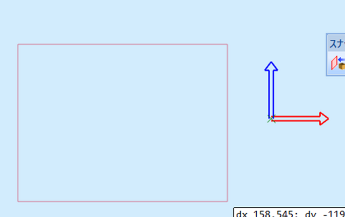

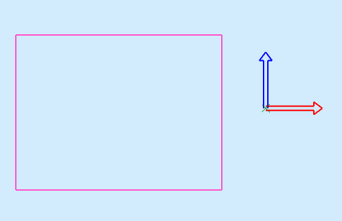

長方形を描きます。
Esc キーを押して描画を終了します。

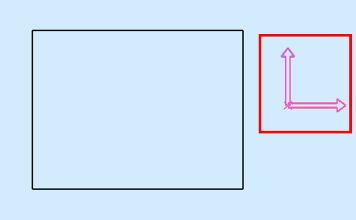

XYZ 軸を左クリックで選択します。

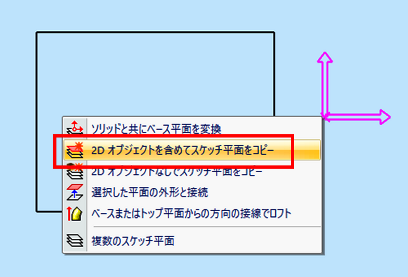

「2D オブジェクトなしでスケッチ平面をコピー」を左クリックで選択します。
「3Dの位置」ツールバーにある「OK」を左クリックします。

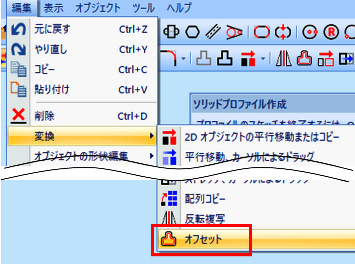

次にトッププロファイルを描きます。メニューバーの「編集」＞「変換」＞「オフセット」を左クリックします。

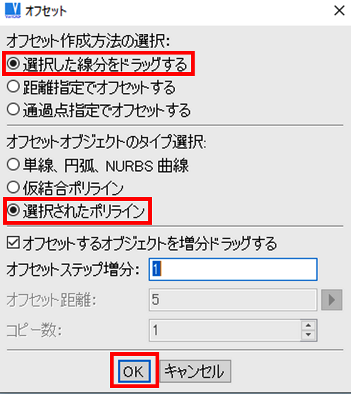

「オフセット」ウィンドウで「選択した線分をドラッグする」、「選択されたポリライン」オプションにチェックを入れ、「OK」を左クリックします。
長方形を左クリックで選択します。

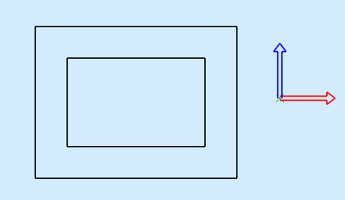

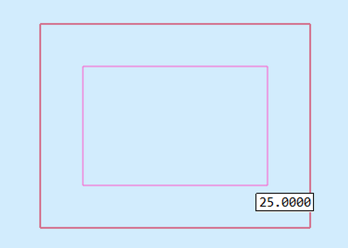

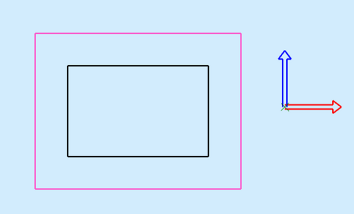

マウスを動かしてオフセットの線分を描きます。左クリックで形状を決定します。
Esc キーを押して描画を終了します。
次に線分を削除します。長方形のオブジェクトを右クリックします。

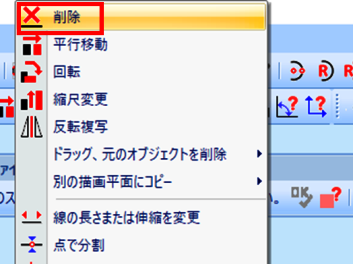

「削除」を左クリックで選択します。

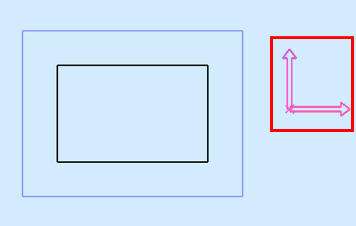

XYZ 軸を左クリックします。

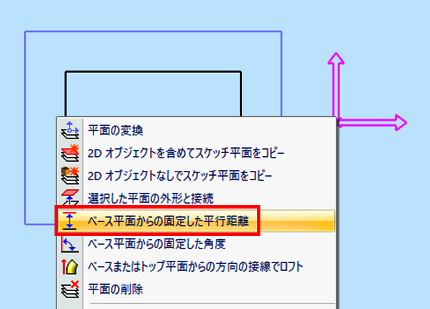

「ベース平面からの固定した平行距離」を左クリックで選択します。

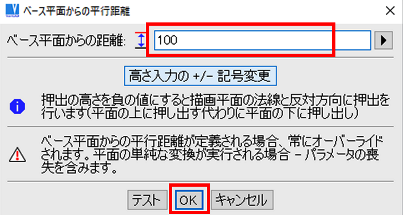

「ベース平面からの平行距離」ウィンドウで「ベース平面からの距離」欄に値を入力し、「OK」を左クリックします。

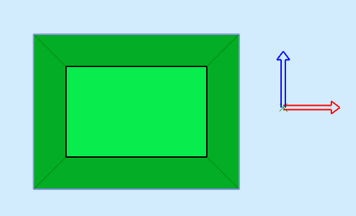

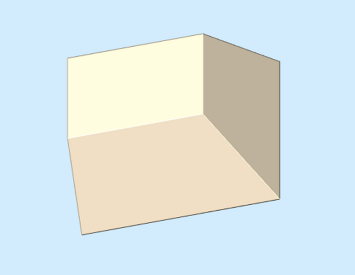

作成されるソリッドのイメージが表示されます。
「ソリッドプロファイル作成」ツールバーの「OK」を左クリックします。
描画画面に仮挿入されますので、任意の位置に配置し、右クリックで挿入を確定します。ソリッドが作成されました。
