パイプの同一外周上に穴を作成したい

  1. メニューバーの「オブジェクト」>「一般的な論理演算」>「穴」を左クリックで選択します。
    パイプの穴開け
  2. 表示ビューをパイプの切り口断面の表示に切り替えます。この例では、メニューバー内の「表示」>「標準ビュー」>「左」を左クリックで選択します。
    パイプの穴開け
  3. 下図のように表示が切り替わります。
    パイプの穴開け
  4. 穴をあけるパイプを左クリックで選択します。
    パイプの穴開け

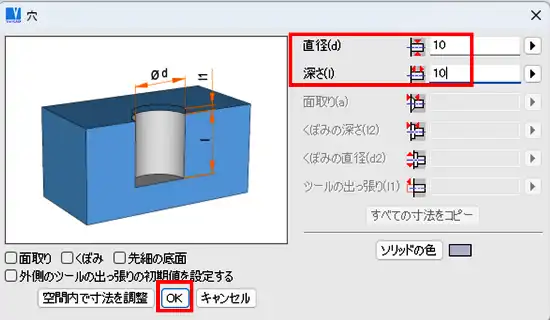

  5. 「穴」ウィンドウの「直径」、「深さ」、「ツールの出っ張り」入力欄に値を入力し、「OK」を左クリックします。
    パイプの穴開け
  6. 穴ソリッドが仮挿入されます。
    パイプの穴開け
  7. XYZ 挿入軸を使用して穴を下図の位置に配置します。
    パイプの穴開け
    パイプの穴開け
  8. 「3D の位置」ツールバーにある「新しい挿入ポイント」アイコンを左クリックします。
    パイプの穴開け
  9. 「3D スナップ」ツールバーにある「円または円弧の中心」アイコンを左クリックします。
    パイプの穴開け
  10. パイプの内側の円を左クリックで選択します。
    パイプの穴開け
  11. ソリッドの挿入ポイントがパイプの断面の円の中心に移動します。
    パイプの穴開け
  12. XYZ 軸の回転軸を左クリックで選択します。この例では、Y軸(青色)を左クリックします。
    パイプの穴開け

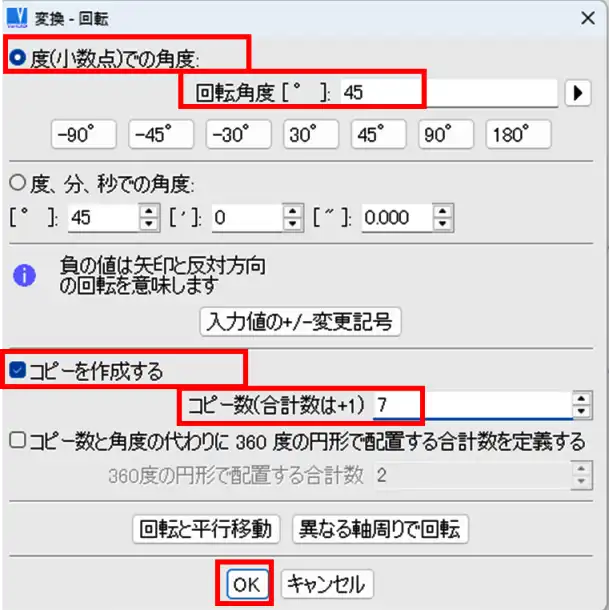

  13. 「変換」ウィンドウで、「回転角度」欄に値を入力します。この例では、45度ずつずらして穴を配置するので「45」と入力します。「コピーを作成する」オプションにチェックを入れ、「コピー数」欄に穴のコピー数を入力します。「OK」を左クリックします。
    パイプの穴開け
  14. コピーされた穴が仮挿入されます。
    パイプの穴開け
  15. 「3D の位置」ツールバーにある「OK」を左クリックします。
    パイプの穴開け
  16. Esc キーを押して終了します。
    パイプの穴開け
  17. 同じ外周上に穴が作成されました。
    パイプの穴開け
